Замена материнской платы ASUS X502CA

Используйте отвертку Phillips #00, чтобы удалить семь винтов длиной 90 мм.

Используйте отвертку Phillips #00, чтобы удалить четыре винта длиной 50 мм.

Затем используйте пластиковый инструмент для открытия, чтобы аккуратно снять панель накладки клавиатуры.

Будьте осторожны при снятии крышки, так как есть кабели, которые необходимо отключить перед полным удалением панели.

Поднимите накладку на ладони и отключите кабель клавиатуры и кабель тачпада с помощью пинцета. После отключения этих двух кабелей вы можете удалить панель накладки клавиатуры.

Поднимите накладку на ладони.

Замените ее на новую накладку.

Удалите четыре винта длиной 5 мм, крепящие кронштейн жесткого диска, с помощью отвертки Phillips #0.

Поднимите жесткий диск и прикрепленный кронштейн вверх и вытащите.

Удалите четыре винта длиной 5 мм Philips #0, крепящие кронштейн к жесткому диску.

На каждой стороне находятся по 2 винта.

Используйте пластиковый инструмент для открытия, чтобы поднять небольшой зажим и вытащить шлейф.

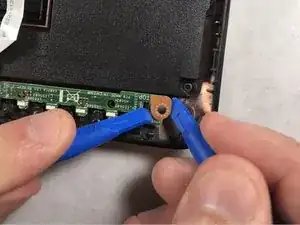

Используйте 1 или 2 пластиковых инструмента для открытия, чтобы нажать на небольшие черные пластиковые зажимы.

Поднимите плату и вытащите ее.

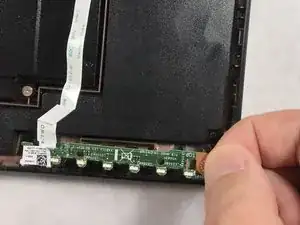

Найдите плату I/O слева от компьютера. Используя отвертку Phillips #0, открутите три винта длиной 5 мм, чтобы отсоединить экран, что освободит плату для ее удаления и замены.

Будьте осторожны при работе с компьютером, пока одна сторона не отсоединена; неосторожное обращение или чрезмерное давление на другой петле может повредить ее или экран.

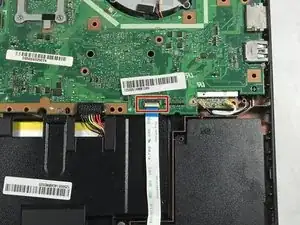

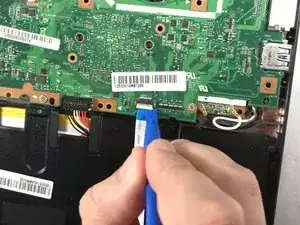

Отключите питающий кабель от материнской платы пальцами или пластиковым инструментом для открытия.

Убедитесь, что питающий кабель отключен, прежде чем вытаскивать плату.

Немного поднимите незакрепленный экран, чтобы освободить плату и удалить ее.

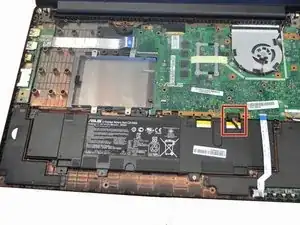

Затем найдите аккумулятор в передней части ноутбука (ближе к вам).

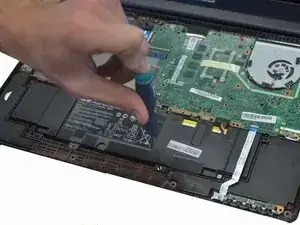

Отключите аккумулятор от ноутбука в правом верхнем углу аккумулятора с помощью пинцета.

Если аккумулятор не отключен, материнская плата может вас ударить током.

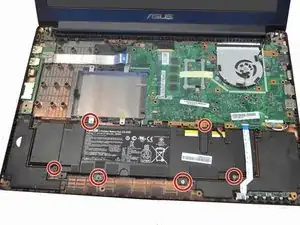

Используйте отвертку Phillips #00, чтобы аккуратно удалить 6 винтов, фиксирующих аккумулятор на месте.

После удаления всех шести винтов аккуратно поднимите аккумулятор и утилизируйте его.

Каждый винт длиной 50 мм и диаметром 15 мм.

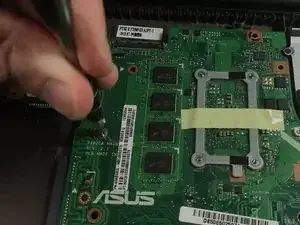

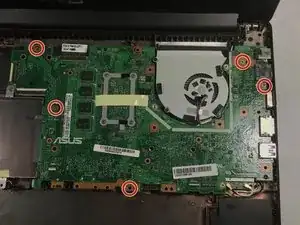

Используйте отвертку Phillips #0, чтобы удалить последние пять винтов длиной 5 мм, фиксирующих материнскую плату.

Эти винты помечены ромбиками рядом с отверстиями для винтов.

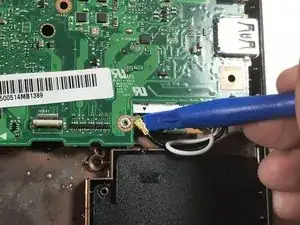

Используйте пластиковый инструмент для открытия, чтобы отсоединить два провода от Wi-Fi карты, которые подключены к материнской плате.

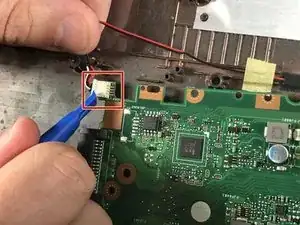

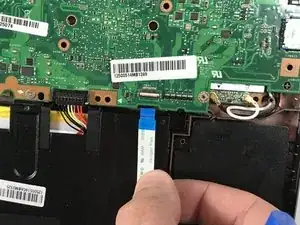

Переверните материнскую плату и используйте пластиковый инструмент для открытия, чтобы отключить черные и красные провода от материнской платы.

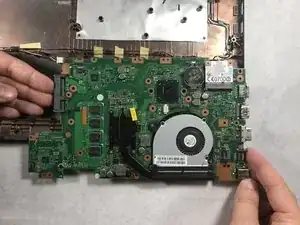

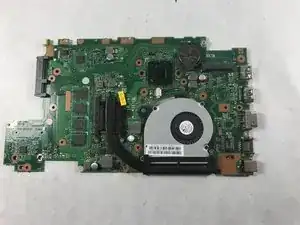

Поднимите материнскую плату и извлеките ее.
