Замена петель Asus X501A-RH31

Переверните ноутбук так, чтобы его тыльная сторона была направлена вверх.

Чтобы разблокировать левую защелку, убедитесь, что красная часть видна на левой защелке.

Чтобы разблокировать правую защелку, рукой сдвиньте правый ползунок влево.

Другой рукой вытолкните батарею.

Используя отвертку Phillips #00, открутите девять винтов с нижней части ноутбука, а также два дополнительных винта внутри отсека для батареи.

Девять винтов имеют длину 5 мм и диаметр 4,5 мм, тогда как два винта, ближайшие к петлям, имеют длину 7 мм.

Переверните ноутбук и откройте верхнюю часть так, чтобы клавиатура была направлена к вам.

Отделите крышку клавиатуры по краю с помощью пластикового инструмента для открытия.

Начните с одной стороны. Как только она освободится, повторите ту же процедуру на передней и другой стороне.

Работайте небольшими участками, так как клавиатура может сломаться, если пытаться снять её с одного места.

Медленно поднимите клавиатуру вверх, но не снимайте её полностью.

Отсоедините два кабеля данных, которые соединяют клавиатуру с материнской платой.

С помощью пинцета поднимите белый пластиковый элемент, который прикреплён к кабелю данных.

Повторите этот процесс для большого черного кабеля.

Будьте осторожны при снятии кабелей данных с материнской платы. Кабели очень хрупкие и могут сломаться.

Открутите три винта с помощью отвертки Phillips #00.

Три винта имеют длину 5 мм и диаметр 4,2 мм.

Открутите три винта с левой стороны большой материнской платы.

Это ослабит материнскую плату, что обеспечит лучший доступ к кабелям на следующем шаге.

Три винта имеют длину 5 мм и диаметр 4,2 мм и являются винтами с головкой Philips.

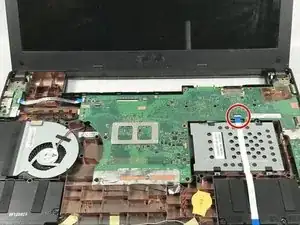

Удалите разъемный кабель, прикреплённый к нижней части материнской платы.

Возьмите черный пластиковый лопаткой и нажмите на нижнюю половину белого пластикового элемента, чтобы удалить разъемный кабель.

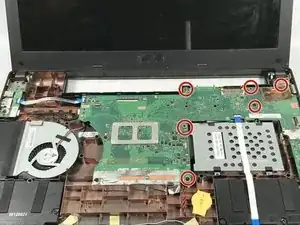

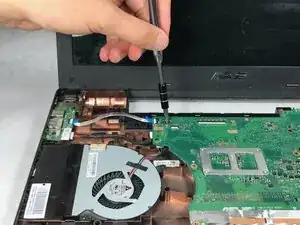

Открутите шесть винтов, которые держат материнскую плату на дне ноутбука, с помощью отвертки Phillips #00.

Шесть винтов имеют длину 4,2 мм и диаметр 5 мм.

Освободите кабель данных, подняв белую защелку с помощью пинцета и освободив кабель.

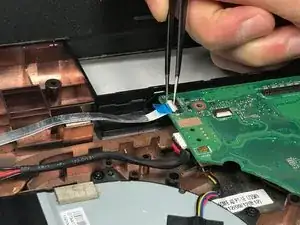

Удалите кабель с левой стороны материнской платы.

Используйте пинцет, чтобы поднять белую защелку и освободить этот кабель.

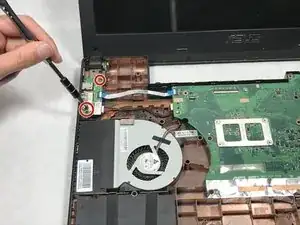

С левой стороны находится небольшой элемент материнской платы. Открутите два винта, которые удерживают этот элемент с помощью отвертки Phillips #00.

Два винта имеют длину 6 мм и диаметр 4,2 мм.

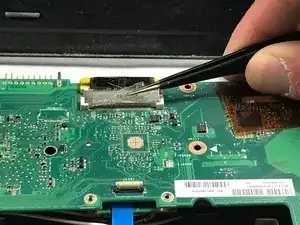

Освободите разъемный кабель с задней правой стороны материнской платы.

Снимите ленту с помощью пинцета, чтобы освободить кабель.

Используя черный пластиковый лопаткой, вытолкните заднюю половину кабеля в сторону экрана.

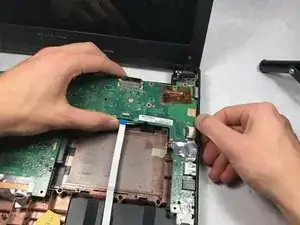

Убедительно держите материнскую плату и потяните плату влево и вверх так, чтобы порты на правой стороне вышли из своих рамок.

На задней стороне материнской платы находятся два винта, которые прикрепляют разъем LCD к материнской плате.

Открутите два винта с помощью отвертки Philips #00.

Эти винты имеют длину 3 мм и диаметр 3,5 мм.

Потяните разъем вниз и наружу.

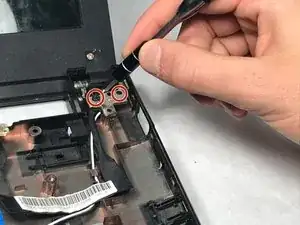

Чтобы отсоединить петли, используйте отвертку Philips #00, чтобы открутить два верхних винта с обеих петель слева и справа.

Четыре винта одинаковые. Они имеют длину 6,2 мм и диаметр 4 мм.

Когда обе стороны ноутбука откручены, аккуратно потяните верхнюю половину ноутбука от нижней половины.

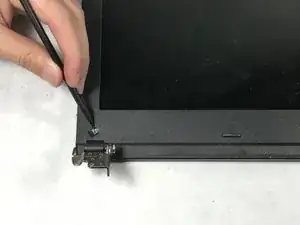

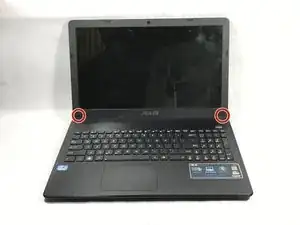

Используйте черную пластиковую лопатку, чтобы снять черные квадраты на нижней части экрана ноутбука, это раскроет два винта.

Будьте осторожны при снятии этих квадратов, так как они могут сгибаться и ломаться.

Используйте отвертку Phillips #00, чтобы открутить два винта внизу экрана ноутбука.

Два винта длиной 6 мм и диаметром 4 мм.

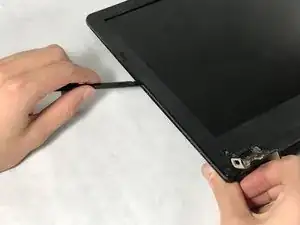

Вставьте черную пластиковую лопатку между верхней крышкой экрана и нижней частью каркаса ноутбука, который лежит на столе.

Нажмите на черную пластиковую лопатку, чтобы приподнять верхнюю крышку экрана ноутбука.

Экран хрупкий, и чрезмерное давление может повредить экран.

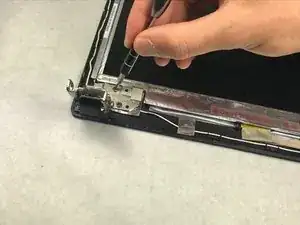

На нижней части экрана находятся два винта на каждом шарнире.

Открутите четыре винта с помощью отвертки Phillips #00.

Четыре винта длиной 3,5 мм и диаметром 4,5 мм.

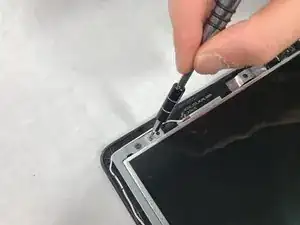

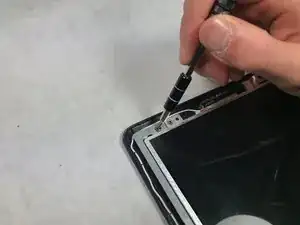

В верхней части экрана находятся два винта с левой стороны и два винта с правой стороны ноутбука.

Используя отвертку с головкой Phillips #00, открутите внутренний винт, а затем внешний винт.

Все четыре винта одинакового размера. Они длиной 4 мм и диаметром 4,2 мм.
