Замена вентилятора в ASUS X502CA
Вентилятор в вашем ASUS X502CA охлаждает компоненты во время работы ноутбука. Если производительность ноутбука падает или он ощущается необычно горячим, вероятно, вентилятор либо загрязнён, либо повреждён.
Перед заменой убедитесь, что вентилятор не нуждается просто в очистке с помощью антистатической щётки и сжатого воздуха; загрязнённые лопасти не способны эффективно перемещать воздух и часто забиваются при регулярном использовании, особенно если у вас есть пушистые домашние животные, которые линяют.
Если вентилятор повреждён, а не просто загрязнён, скорее всего, его нужно полностью заменить.
Возможно, вентилятор перестал работать из-за механического или электрического повреждения. Перед началом работ нужно приобрести заменяющий вентилятор. После покупки нового вентилятора выполните следующие шаги для замены неисправного вентилятора вашего ASUS X502CA.
Разрядите аккумулятор и отключите ноутбук от сети перед началом.
Шаг 1

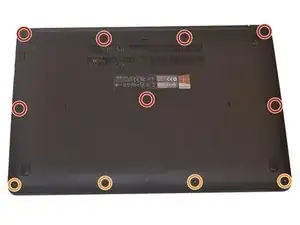

Используйте отвёртку Phillips #00, чтобы удалить:
Восемь винтов 9 мм.
Четыре винта 5 мм.
Шаг 2

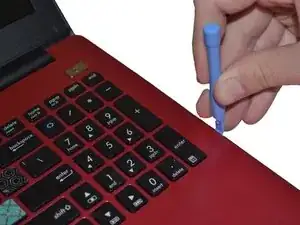

Снимите панель клавиатуры, аккуратно поддевая защёлки по периметру пластиковым инструментом для вскрытия.
Будьте осторожны при снятии панели, так как есть кабели, которые необходимо отключить перед полным удалением панели.
Шаг 3

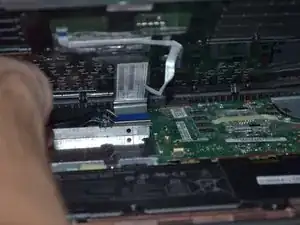

Панель клавиатуры подключена к материнской плате ленточными кабелями; будьте осторожны, чтобы не повредить их.
Аккуратно приподнимите панель клавиатуры.
Отключите ленточные кабели клавиатуры и тачпада с помощью пинцета.
Шаг 4
Снимите панель клавиатуры.
Шаг 5

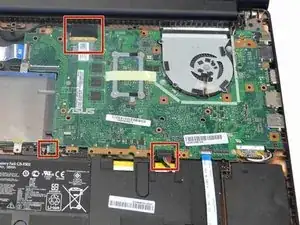

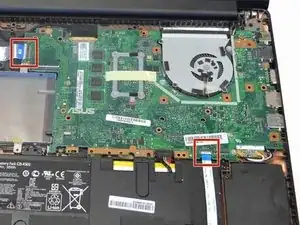

Поднимите чёрные пластиковые фиксирующие лапки, удерживающие кабели, и отсоедините их с помощью пинцета или ногтей.
Если эти разъёмы не отключены, материнская плата может вас ударить электричеством.
Шаг 6
Отключите оставшиеся разъёмы с помощью пинцета или ногтей.
Если эти разъёмы не отключены, материнская плата может вас ударить электричеством.
Шаг 7

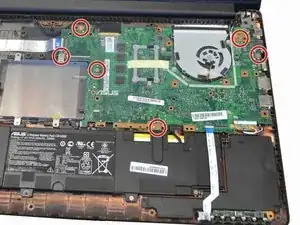

Удалите шесть винтов 5 мм с помощью отвёртки Phillips #00.
Шаг 8

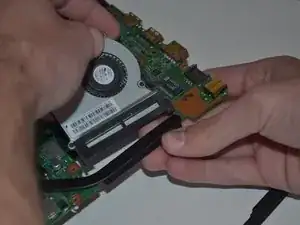

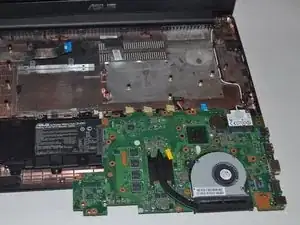

Переверните материнскую плату в сторону от экрана.
Шаг 9
Удалите два винта 5 мм с помощью отвёртки Phillips #00.
Шаг 10

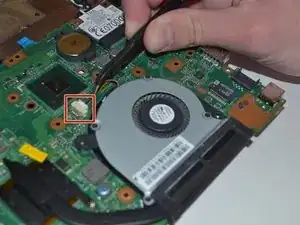

Отсоедините разъём питания вентилятора с помощью пинцета или ногтей.
Шаг 11
Шаг 12

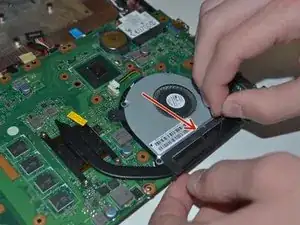

Поднимите вентилятор и отведите его от материнской платы.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
