Замена левой платы ввода-вывода ASUS X502CA
Возможно, плата ввода-вывода вашего Asus перестала правильно работать из‑за электрического повреждения или износа с течением времени. Замена платы может быть надлежащим решением — после покупки новой платы следуйте приведённому ниже руководству, чтобы заменить старую плату ввода-вывода.
Шаг 1
Используйте отвёртку Phillips #00, чтобы выкрутить семь винтов длиной 90 мм.
Используйте отвёртку Phillips #00, чтобы выкрутить четыре винта длиной 50 мм.
Шаг 2
Далее используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть панель крышки клавиатуры.
Осторожно при съёме крышки, поскольку потребуется отключить кабели, прежде чем полностью снять панель.
Шаг 3
Поднимите подлокотник и с помощью пинцета отключите кабель клавиатуры и кабель тачпада. После отключения этих двух кабелей вы можете снять панель крышки клавиатуры.
Шаг 4
Отодвиньте подлокотник.
Установите новый подлокотник.
Шаг 5

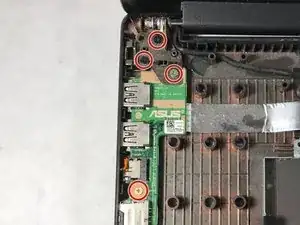

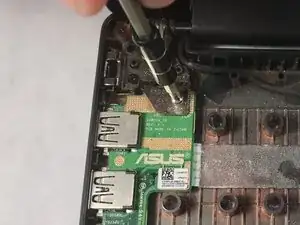

Найдите плату ввода-вывода слева от компьютера. Используя отвёртку Phillips #0, выкрутите три винта 5 мм, удерживающие шарнир экрана, чтобы отвести экран в сторону и освободить плату для её извлечения и замены.
Будьте осторожны при обращении с компьютером, когда один шарнир отведён; небрежное обращение или избыточное давление на другой шарнир может повредить его или экран.
Шаг 6

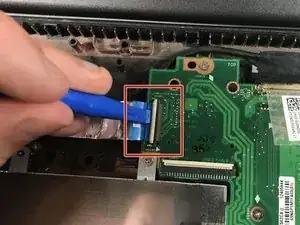

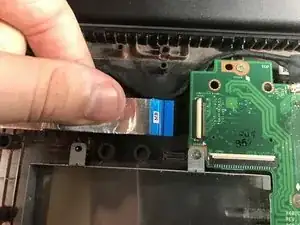

Отключите шлейф питания, соединяющий плату с материнской платой, пальцами или пластиковым инструментом для вскрытия.
Убедитесь, что шлейф питания отключён перед извлечением платы.
Шаг 7

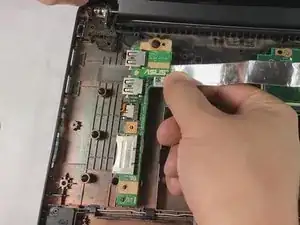

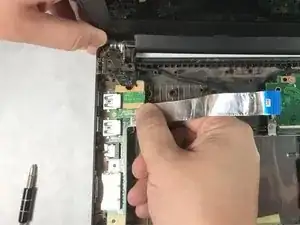

Слегка приподнимите отведённый экран, чтобы освободить плату, и извлеките её.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
