Замена вентилятора Asus X502C-RB01

Выключите ноутбук и переверните его лицевой стороной вниз.

Отверткой Phillips #0 снимите семь винтов 9 мм, отмеченных красным кругом.

Той же отверткой снимите четыре винта 5 мм, отмеченных оранжевым кругом.

Переверните ноутбук лицевой стороной вверх и откройте крышку.

Используйте пластиковый инструмент для вскрытия, чтобы поддеть по всему периметру панель клавиатуры и ослабить её крепление к корпусу.

Будьте осторожны и пока не поднимайте панель полностью — она всё ещё подключена к материнской плате.

Приподнимите панель частично, чтобы открыть доступ к двум кабелям, подключённым к материнской плате.

Отключите первый ZIF-кабель, подняв защёлку с помощью лопатки или ногтя и осторожно вытянув кабель.

Отключите второй ZIF-кабель, поддев защёлку ногтем и аккуратно вытянув кабель. До этого кабеля труднее добраться лопаткой.

Полностью снимите панель клавиатуры и отложите её в сторону. Теперь внутренности ноутбука открыты.

Найдите жёсткий диск в области, выделенной красным.

В демонстрационной модели отсутствует монтажная рамка вокруг жёсткого диска.

Отвинтите четыре винта 5 мм крепления жёсткого диска с помощью отвертки Phillips #0.

Сдвиньте жёсткий диск в направлении от разъёма и поднимите его, чтобы вынуть.

Отключите аккумулятор от ноутбука, поддев разъём плоским концом лопатки и подняв его вверх.

Отключите два ZIF-кабеля, подняв защёлки с помощью лопатки или ногтя, затем аккуратно вытянув кабели.

Отключите объединённый кабель, потянув его от разъёма с небольшим усилием.

Отключите разъём кабеля дисплея, отогнув ленту и вытащив кабель из разъёма.

Отключите два антенных кабеля, подключённых к сетевой карте, поддев их плоским концом лопатки.

Снимите четыре винта 5.5 мм с помощью отвертки Phillips #0.

Аккуратно приподнимите материнскую плату и выньте её из корпуса.

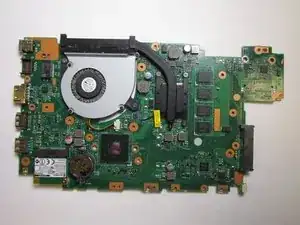

Переверните материнскую плату так, чтобы вентилятор оказался в верхнем положении.

Отключите вентилятор от материнской платы, отсоединив разъём питания.

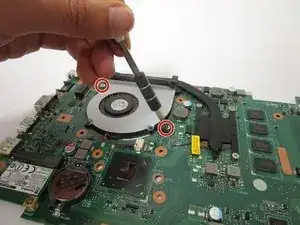

Снимите два винта 5.5 мм с помощью отвертки Phillips #0.

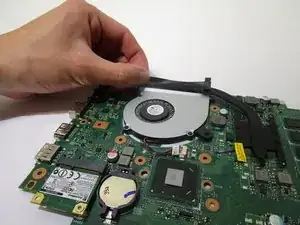

Отсоедините ленту, соединяющую вентилятор с радиатором.

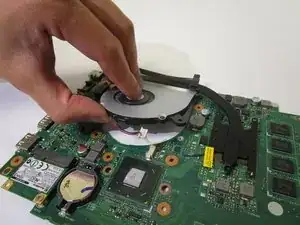

Поднимите вентилятор, чтобы снять его с материнской платы.
