Замена беспроводной карты Alienware 17 R2

ПРЕДУПРЕЖДЕНИЕ: Прежде чем работать с компьютером, ознакомьтесь с информацией по безопасности, прилагаемой к вашему компьютеру, и следуйте инструкциям в разделе «Перед работой с компьютером». После работы с компьютером выполните инструкции в разделе «После работы с компьютером».

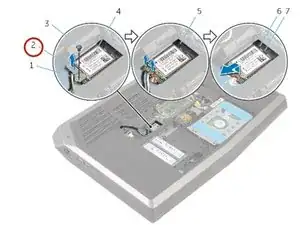

Удалите винт, который фиксирует крепление беспроводной карты и саму беспроводную карту на системной плате.

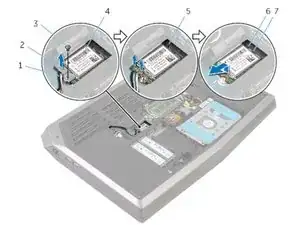

Снимите крепление беспроводной карты с беспроводной карты.

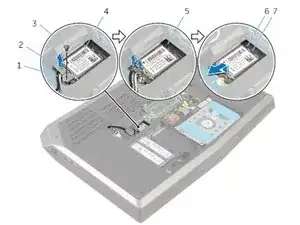

Отключите антенные кабели от беспроводной карты.

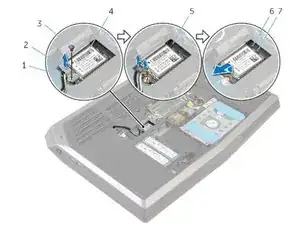

Поднимите и вытяните беспроводную карту из слота для беспроводной карты.

ОСТОРОЖНО: Чтобы избежать повреждения беспроводной карты, не кладите под нее никакие кабели.

Совместите вырез на беспроводной карте с выступом на слоте для беспроводной карты.

Вставьте беспроводную карту под углом в слот для беспроводной карты.

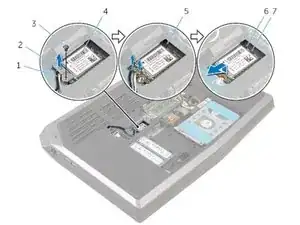

Подключите антенные кабели к беспроводной карте.

Следующая схема цветовой маркировки антенных кабелей для беспроводной карты: Основной (белый треугольник) = Белый Вспомогательный (черный треугольник) = Черный

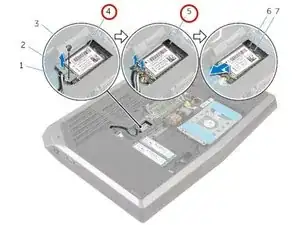

Совместите отверстие под винт на креплении беспроводной карты с отверстием под винт на беспроводной карте.

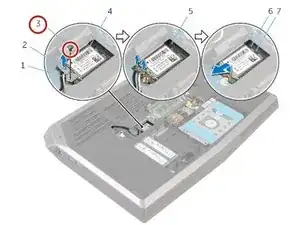

Установите винт, который фиксирует крепление беспроводной карты и беспроводную карту на системной плате.
