Замена клавиатуры Alienware 17 R2

Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к вашему компьютеру, и выполните действия, описанные в разделе «Перед началом работ внутри компьютера». После завершения работ выполните инструкции из раздела «После работ внутри компьютера».

Закройте экран и переверните компьютер.

Убедитесь, что компьютер выключен!

Ослабьте фиксированные винты, крепящие нижнюю панель к основанию компьютера.

С помощью пластикового скребка аккуратно освободите защёлки, удерживающие нижнюю панель на основании компьютера.

Сдвиньте и снимите нижнюю панель с основания компьютера.

Отсоедините кабель аккумулятора от системной платы.

Переверните компьютер.

Нажмите и удерживайте кнопку питания в течение 5 секунд для сброса заряда на системной плате.

Подключите кабель аккумулятора к системной плате.

Затяните фиксированные винты, крепящие нижнюю панель к основанию компьютера.

ВНИМАНИЕ: Перед началом работ внутри компьютера ознакомьтесь с информацией по технике безопасности, прилагаемой к вашему компьютеру, и выполните действия, описанные в разделе «Перед началом работ внутри компьютера». После завершения работ выполните инструкции из раздела «После работ внутри компьютера».

Убедитесь, что нижняя панель снята.

Убедитесь, что рама с клавиатурами снята.

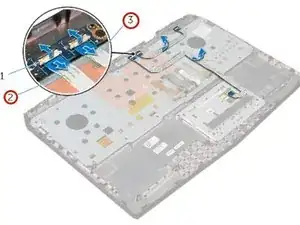

Поднимите защёлки и отсоедините кабель тачпада и кабель индикатора состояния от платы кнопки питания.

Запомните путь прокладки кабеля тачпада и кабеля индикатора состояния, затем отклейте эти кабели от кронштейна клавиатуры.

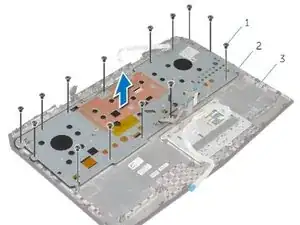

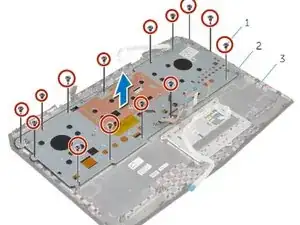

Снимите винты, крепящие кронштейн клавиатуры к раме с клавиатурами.

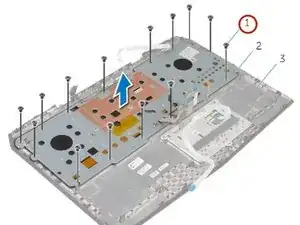

Протяните кабель клавиатуры, кабель подсветки клавиатуры, кабель дополнительных клавиш и кабель подсветки дополнительных клавиш через паз в кронштейне клавиатуры.

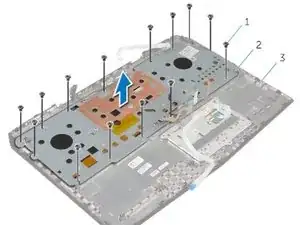

Снимите кронштейн клавиатуры с рамы с клавиатурами.

Снимите винты, крепящие клавиатуру к раме с клавиатурами.

Освободите защёлки, удерживающие клавиатуру на раме с клавиатурами.

Сдвиньте и снимите клавиатуру вместе с кабелями с рамы с клавиатурами.

Установите новую клавиатуру под защёлки на раме с клавиатурами.

Выровняйте отверстия для винтов на клавиатуре с отверстиями на раме с клавиатурами.

Установите обратно винты, крепящие клавиатуру к раме с клавиатурами.

Проложите кабель клавиатуры, кабель подсветки клавиатуры, кабель дополнительных клавиш и кабель подсветки дополнительных клавиш через пазы в кронштейне клавиатуры.

Выровняйте отверстия для винтов на кронштейне клавиатуры с отверстиями на раме с клавиатурами.

Установите обратно винты, крепящие кронштейн клавиатуры к раме с клавиатурами.

Закрепите кабель тачпада и кабель индикатора состояния на кронштейне клавиатуры.

Установите кабель тачпада и кабель индикатора состояния в соответствующие разъёмы на плате кнопки питания и зафиксируйте их, опустив защёлки.
