Замена пластиковой крышки Alienware 17 R4

Используйте биту PH1, чтобы удалить шесть винтов M2.5x13 (2.4 мм) на задней панели ноутбука.

Используйте биту PH1, чтобы ослабить один винт M2x3 (1.9 мм).

Винт M2x3 (1.9 мм) не вынимается полностью.

Поднимите нижнюю крышку, чтобы снять её.

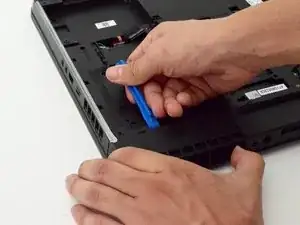

Если возникают трудности, вставьте пластиковый инструмент для вскрытия в выемки по краям ноутбука, чтобы ослабить защёлки.

Снятие крышки может потребовать определённого усилия.

Отключите кабель разъёма аккумулятора, расположенный на правой стороне ноутбука, над жестким диском.

После отключения кабеля подождите 5–10 минут, чтобы ноутбук полностью обесточился.

Неправильное отключение кабеля разъёма аккумулятора может повредить другие компоненты ноутбука.

Используйте биту PH1, чтобы удалить четыре винта M2.5x5 (2.4 мм) на креплении жесткого диска.

Аккуратно приподнимите кабель жесткого диска, чтобы отсоединить его от ноутбука.

Поднимите жесткий диск и извлеките его.

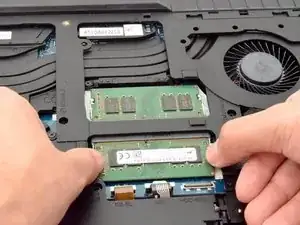

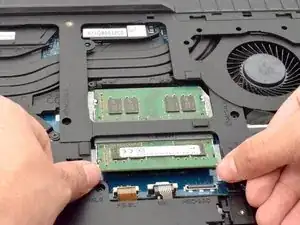

Отведите металлические фиксирующие скобы в стороны, чтобы освободить планку оперативной памяти.

Поднимите планку оперативной памяти и сдвиньте её в Вашу сторону для извлечения.

Повторите тот же шаг для планки оперативной памяти сверху.

Вынимайте планку оперативной памяти аккуратно, чтобы не повредить её.

Найдите карту WI-FI.

Отклейте пластиковую накладку с карты Wi‑Fi.

Используйте биту PH1 и удалите один винт M2x3 (1.9 мм)

Аккуратно отстегните защёлки, прикреплённые к карте Wi‑Fi.

Если защёлку отвести неаккуратно, возможно отрыв всей основы от карты Wi‑Fi. В этом случае потребуется покупка новой карты Wi‑Fi.

Найдите кабели, подключенные к карте Wi‑Fi.

Осторожно потяните вверх, чтобы снять кабели, затем вытяните карту Wi‑Fi из её слота.

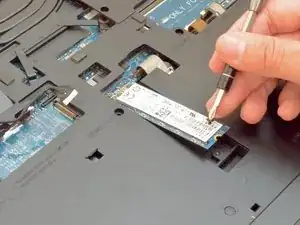

Удалите один винт M2x3 (1.9 мм) с помощью биты PH1

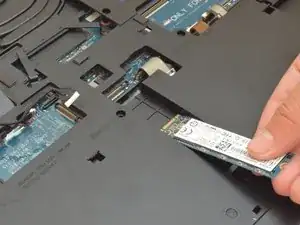

Сдвиньте твердотельный накопитель в Вашу сторону, чтобы предотвратить повреждение платы.

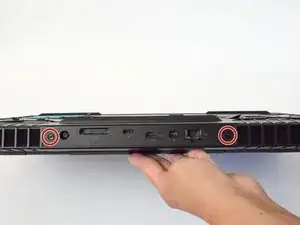

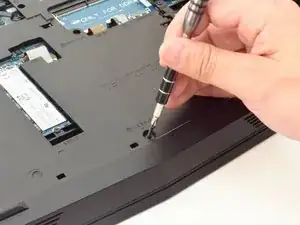

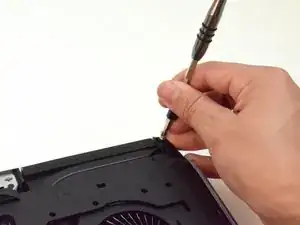

Удалите два винта M2.5x7 (2.44 мм), расположенные на задней панели, используя биту PH1.

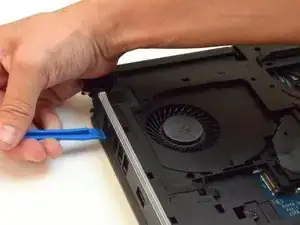

Подденьте пластиковым инструментом для вскрытия кожух вентилятора и медленно приподнимайте его.

Повторите процедуру по средней и противоположной стороне.

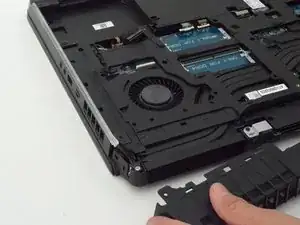

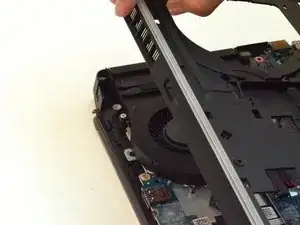

Сильным движением приподнимите пластиковый инструмент для вскрытия и потяните кожух вентилятора на себя.

Для этого потребуется значительное усилие, и он может не выйти легко с первого раза.

Осторожно, чтобы не оторвать деталь и не повредить кожух вентилятора.

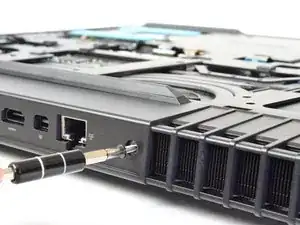

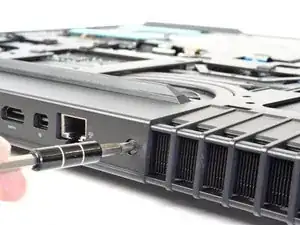

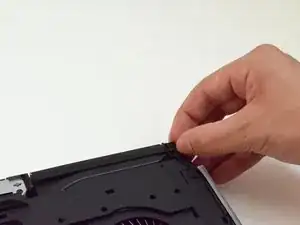

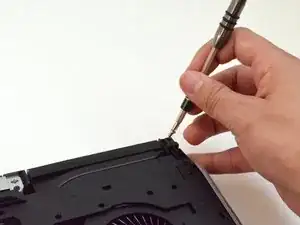

Открутите два винта M2x3 (1.9 мм) в верхней правой и верхней левой частях ноутбука, которые держат подсветку tron.

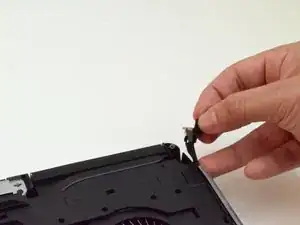

Проследите проводку и отключите подсветку tron.

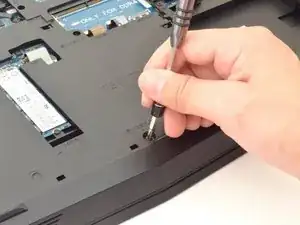

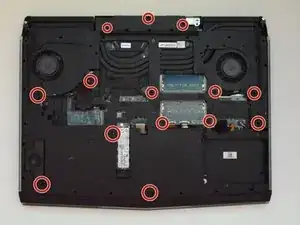

Снимите четырнадцать винтов M2.5×L8 (2,4 мм), расположенных в пластиковой крышке, используя отвёртку PH1.

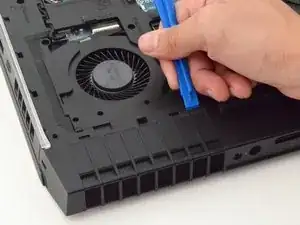

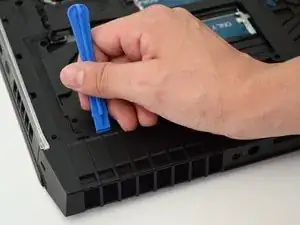

Используйте пластиковый приспособление для вскрытия, чтобы аккуратно приподнять боковые части крышки.

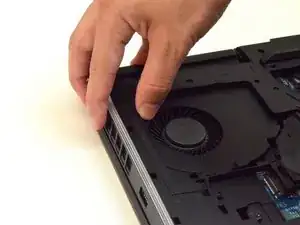

Медленно приподнимите пластиковую крышку.
