Замена фронтальных динамиков Alienware 17 R4

Используйте насадку PH1, чтобы вынуть шесть винтов M2.5x13 (2.4 мм) на задней панели ноутбука.

Используйте насадку PH1, чтобы ослабить один винт M2x3 (1.9 мм).

Винт M2x3 (1.9 мм) не вынимается полностью.

Поднимите заднюю крышку основания вверх, чтобы снять её.

Если возникают трудности, вставьте пластиковый монтажный инструмент в выемки вдоль краёв ноутбука, чтобы ослабить крепления.

Для снятия крышки может потребоваться некоторое усилие.

Отключите кабель разъёма аккумулятора, расположенный с правой стороны ноутбука, над жёстким диском.

После отключения кабеля подождите 5–10 минут, чтобы ноутбук полностью обесточился.

Неправильное отключение кабеля аккумулятора может повредить другие компоненты ноутбука.

Используйте насадку PH1, чтобы вынуть четыре винта M2.5x5 (2.4 мм) на жёстком диске.

Аккуратно поднимите кабель жёсткого диска, чтобы отключить его от ноутбука.

Поднимите жёсткий диск вверх и извлеките его.

Раздвиньте металлические защёлки в стороны, чтобы освободить планку оперативной памяти.

Выдвиньте планку оперативной памяти на себя, чтобы извлечь её.

Повторите тот же шаг для планки оперативной памяти сверху.

Вынимайте планку оперативной памяти осторожно, чтобы не повредить её.

Найдите модуль Wi‑Fi.

Отогните пластиковую крышку модуля Wi‑Fi.

Используйте насадку PH1 и выньте один винт M2x3 (1.9 мм)

Аккуратно отведите защёлки, прикреплённые к модулю Wi‑Fi.

Если защёлка отводится неаккуратно, есть риск сорвать всю основу с модуля Wi‑Fi. В этом случае потребуется покупка нового модуля Wi‑Fi.

Найдите кабели, подключенные к модулю Wi‑Fi.

Аккуратно потяните вверх, чтобы отсоединить кабели, и выдвиньте модуль Wi‑Fi из гнезда.

Выньте один винт M2x3 (1.9 мм) с помощью насадки PH1

Сдвиньте твердотельный накопитель на себя, чтобы извлечь его и не повредить плату.

Выньте два винта M2.5x7 (2.44 мм), расположенные на задней панели, используя насадку PH1.

Вставьте пластиковый монтажный инструмент под кожух вентилятора и постепенно приподнимите его.

Повторите процедуру по центру и с противоположной стороны.

Крепко поднимите пластиковый монтажный инструмент и потяните кожух вентилятора на себя.

Потребуется значительное усилие, и в первый раз он может не выйти легко.

Будьте осторожны, чтобы не вырвать деталь и не повредить кожух вентилятора.

Отвинтите два винта M2x3 (1.9 мм) в верхней правой и верхней левой частях ноутбука, которые удерживают подсветку tron.

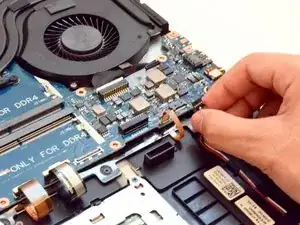

Проследуйте по проводке и отключите подсветку tron.

Снимите четырнадцать винтов M2.5XL8 (2,4 мм), расположенных в пластиковой крышке, используя отвёртку PH1.

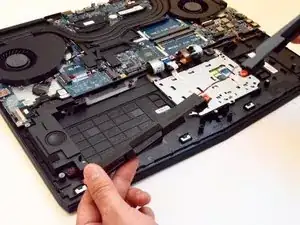

Используйте пластиковый инструмент для открывания, чтобы аккуратно приподнять боковые части крышки.

Медленно поднимите пластиковую крышку.

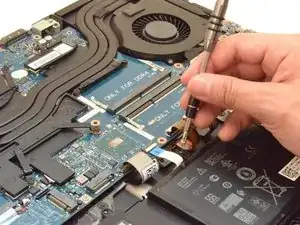

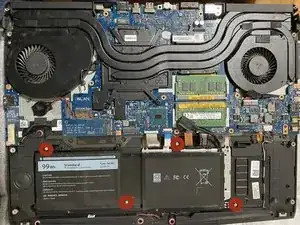

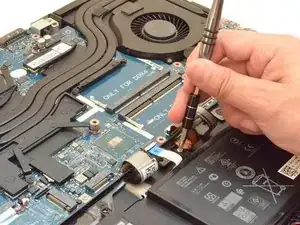

Открутите четыре винта M2.5 (2,4 мм) при помощи биты PH1.

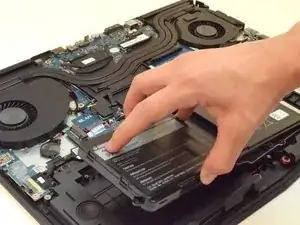

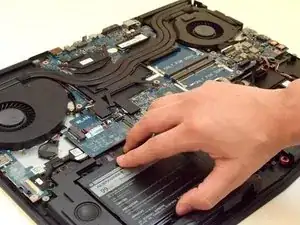

Поднимите аккумулятор, чтобы извлечь его.

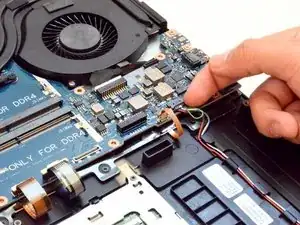

Отключите провод, соединяющий передние динамики с ноутбуком.

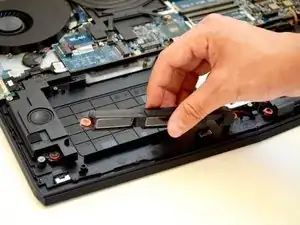

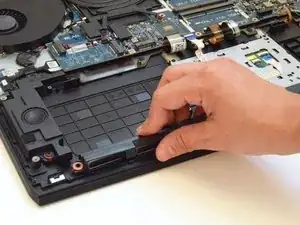

Аккуратно приподнимите передние динамики.

Динамик не закреплён винтами.
