Замена платы индикаторов Alienware 17 R2

ВНИМАНИЕ: перед работой внутри компьютера прочтите информацию по безопасности, прилагаемую к компьютеру, и выполните действия из раздела «Перед началом работ внутри компьютера». После завершения работ выполните указания из раздела «После работы внутри компьютера».

Убедитесь, что нижняя панель снята.

Убедитесь, что подложка под ладони снята.

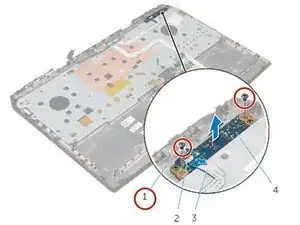

Откройте защёлку и отключите плату индикаторов от блока подложки под ладони.

Снимите винты, крепящие плату индикаторов к блоку подложки под ладони.

Снимите плату индикаторов с блока подложки под ладони.

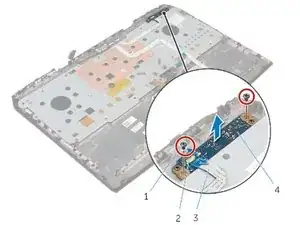

Совместите отверстия для винтов на плате индикаторов с отверстиями на блоке подложки под ладони.

Установите на место винты, крепящие плату индикаторов к блоку подложки под ладони.

Вставьте кабель платы индикаторов в разъём на плате и зафиксируйте его, опустив защёлку.
