Замена аккумулятора Alienware 17 R3

Ноутбуки

Это руководство покажет, как заменить аккумулятор в вашем Alienware 17 R3. Убедитесь, что у вас есть все необходимые инструменты перед началом работы.

В целях вашей безопасности разрядите аккумулятор ниже 25% перед разборкой устройства. Это снижает риск опасного теплового события, если аккумулятор случайно будет повреждён в процессе ремонта. Если аккумулятор вздут, примите соответствующие меры предосторожности.

Шаг 1

Выключите компьютер.

Отключите сетевой кабель зарядного устройства от компьютера.

Неснятие сетевого кабеля зарядного устройства может привести к повреждению компьютера или серьёзному вреду вам.

Наденьте антистатический браслет, чтобы предотвратить электрические разряды на компонентах. Разряды могут повредить компоненты.

Шаг 2

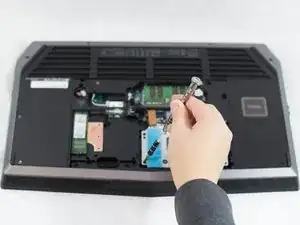

Отвинтите и снимите два винта Phillips #1 длиной 4 мм с крышки.

Не забудьте положить винты в безопасное место, чтобы вы могли найти все при сборке.

Шаг 3

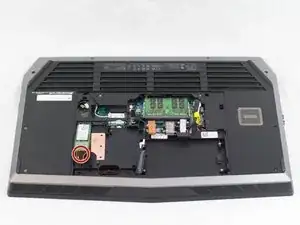

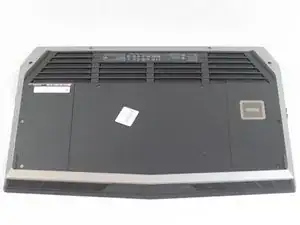

Поднимите и сдвиньте крышку, чтобы снять её.

Шаг 4

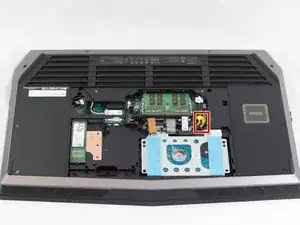

Отключите чёрный провод с желтой биркой, чтобы отсоединить аккумулятор.

Шаг 5

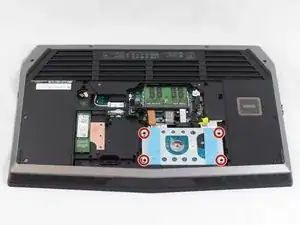

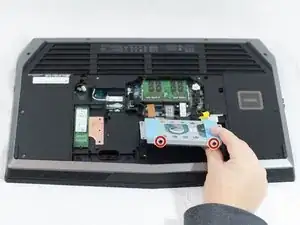

Отвинтите и снимите четыре винта Phillips #1 длиной 3 мм, удерживающие жёсткий диск на месте.

Шаг 6

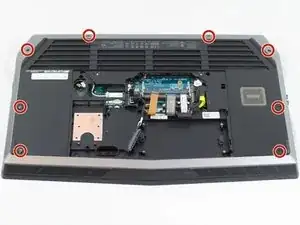

Отвинтите и снимите четыре винта Phillips #1 длиной 2 мм, удерживающие корпус вместе.

Шаг 7

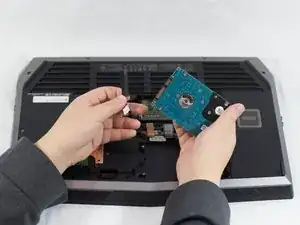

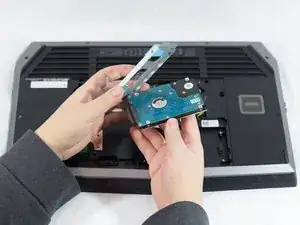

Снимите разъём с жёсткого диска.

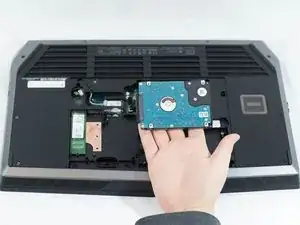

Поднимите жёсткий диск и отложите в сторону.

Шаг 8

Отвинтите один винт Phillips #1, фиксирующий нижнюю часть модуля M.2.

Вытяните модуль M.2 прямо из его разъёма.

Шаг 9

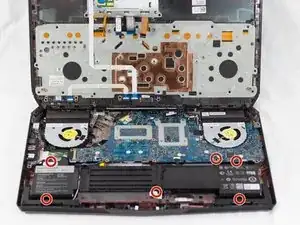

Отвинтите и снимите восемь винтов Phillips #1 длиной 3 мм (расположенные в зонах, помеченных «P»).

Шаг 10

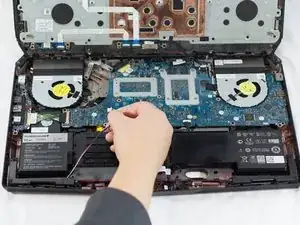

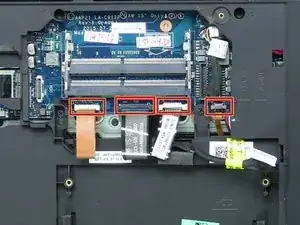

Аккуратно отсоедините четыре гибких кабеля.

Чтобы разблокировать ZIF-разъём, используйте наконечник лопатки или ноготь, чтобы поднять маленькую шарнирную защёлку. Аккуратно вытяните разблокированный кабель из разъёма.
