Замена вентилятора охлаждения Alienware 17 R2
Этот гид покажет вам, как заменить вентилятор охлаждения для ноутбука Alienware 17 R2. Вентиляторы охлаждения предотвращают перегрев ноутбука. Поэтому замена поврежденного вентилятора охлаждения является важной для поддержания здоровья вашего ноутбука. Вы должны точно следовать представленным инструкциям, чтобы избежать повреждения кабелей и других частей внутри ноутбука.
Шаг 1

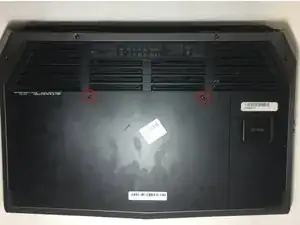

Используйте отвертку Phillips #0, чтобы удалить два винта 4 мм с крышки задней части.

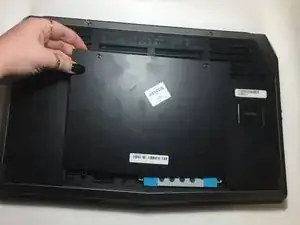

Поднимите крышку и сдвиньте её вниз.
Шаг 2

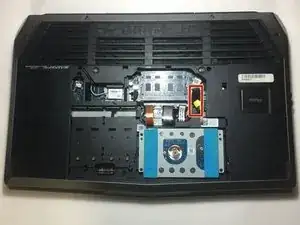

Найдите желтую вкладку внутри компьютера.

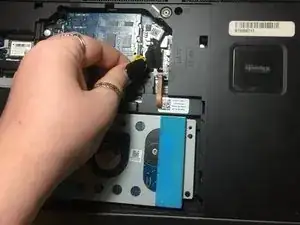

Отсоедините черный провод с желтой вкладкой.
Это отключает аккумулятор.
Шаг 3

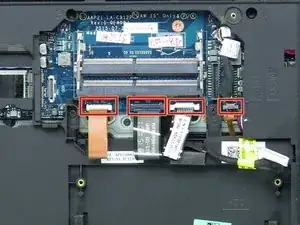

Отсоедините кабели, выделенные красными рамками, от материнской платы.
Шаг 4

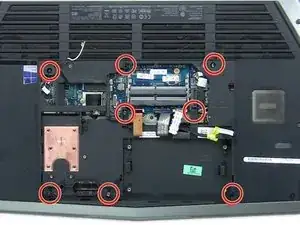

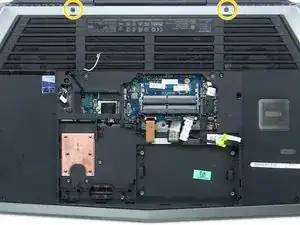

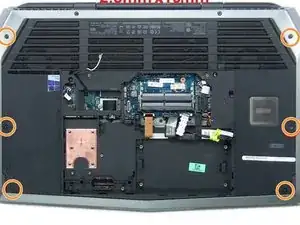

Удалите все шестнадцать винтов на нижней стороне ноутбука.
Восемь 2.5мм x 8мм
Шесть 2.5мм x 10мм
Два 2.5мм x 18мм
Шаг 5

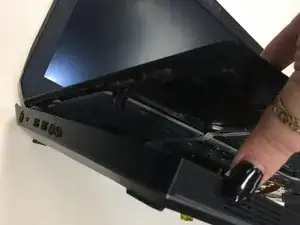

Осторожно отделите и удалите пластиковый подлокотник.
Шаг 6

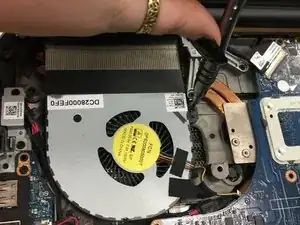

Осторожно отсоедините кабель вентилятора.
Шаг 7

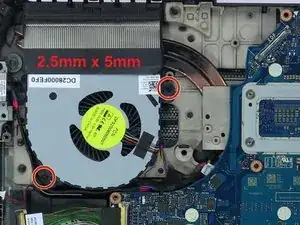

Используйте отвертку Phillips #0, чтобы удалить два винта 5 мм с вентилятора.
Наконец, удалите вентилятор из остальной части ноутбука.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
