Заменa жесткого диска Alienware 17 R2

ПРЕДУПРЕЖДЕНИЕ: Перед работой внутри компьютера прочитайте информацию по безопасности, поставляемую с компьютером, и выполните шаги из раздела «Перед работой внутри компьютера». После выполнения работ внутри компьютера следуйте инструкциям из раздела «После работы внутри компьютера».

ВНИМАНИЕ: Жесткие диски хрупкие. Осторожно обращайтесь с жестким диском.

ВНИМАНИЕ: Чтобы избежать потери данных, не извлекайте жесткий диск, пока компьютер находится в режиме сна или включен.

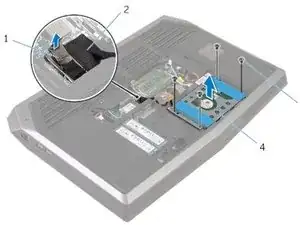

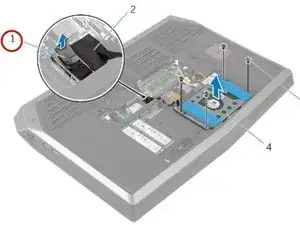

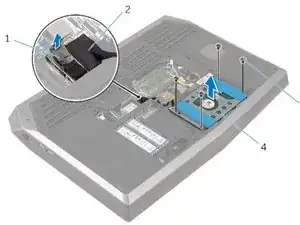

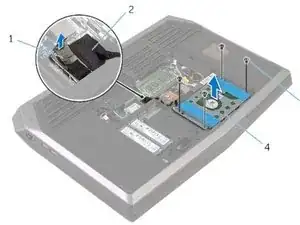

С помощью петли отсоедините кабель жесткого диска от системной платы.

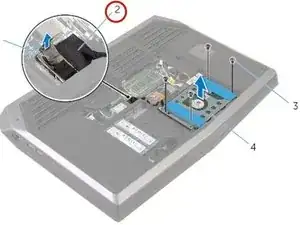

Запомните маршрут кабеля жесткого диска и извлеките кабель из направляющих на основании компьютера.

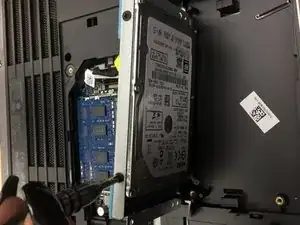

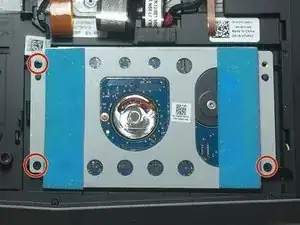

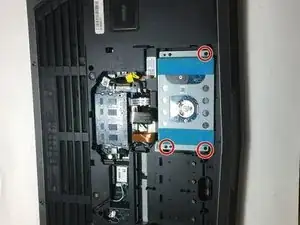

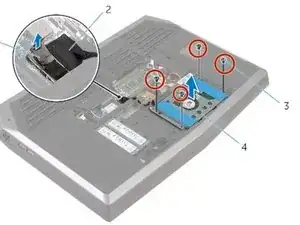

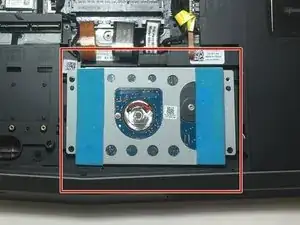

Удалите винты, фиксирующие узел жесткого диска к основанию компьютера.

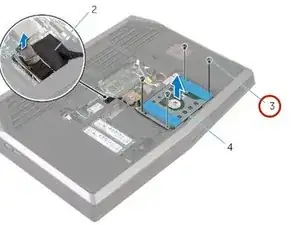

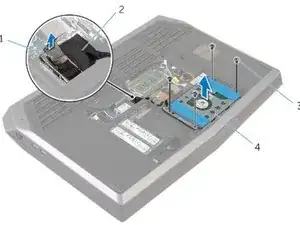

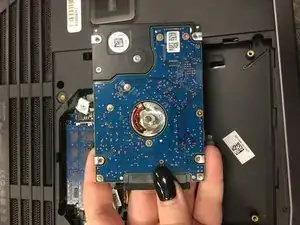

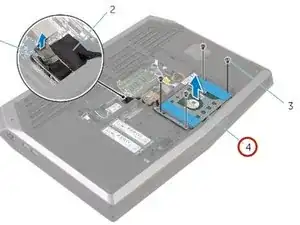

Поднимите узел жесткого диска с основания компьютера.

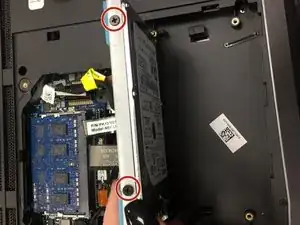

Удалите винты, фиксирующие кронштейн жесткого диска к самому жесткому диску.

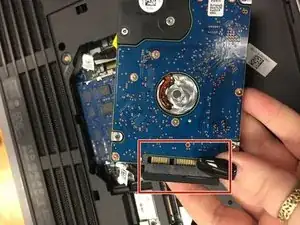

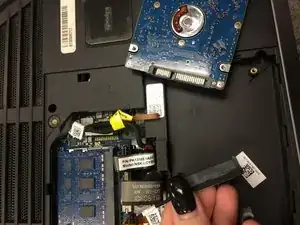

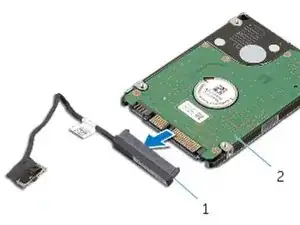

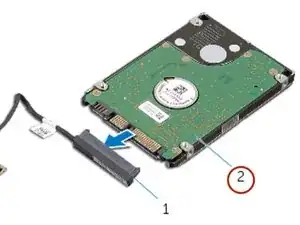

Отсоедините переходник от жесткого диска.

Подсоедините новый переходник к жесткому диску.

Содержите винтовые отверстия кронштейна жесткого диска в совпадении с винтовыми отверстиями узла жесткого диска.

Установите винты, фиксирующие кронштейн жесткого диска к узлу жесткого диска.

Совместите винтовые отверстия узла жесткого диска с винтовыми отверстиями на основании компьютера.

Установите винты, фиксирующие узел жесткого диска к основанию компьютера.

Протяните кабель жесткого диска через направляющие на основании компьютера.

Подключите кабель жесткого диска к системной плате.
