Замена жесткого диска Asus VivoBook Q200E-BHI3T45
В этом руководстве показано, как заменить поврежденный жесткий диск на ASUS Vivobook.
Шаг 1
Используйте отвертку Philips 0, чтобы удалить девять винтов Philips с задней стороны ноутбука (четыре 7 мм от верхней петли, четыре 5 мм от нижней петли и один 10 мм винт из центра).
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы поднять заднюю панель.
Шаг 3

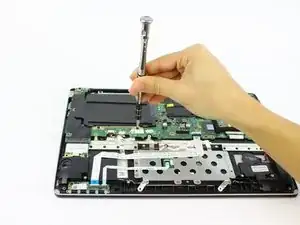

Используйте отвертку Philips 0, чтобы удалить восемь винтов Philips 5 мм, удерживающих батарею на месте.
Шаг 4
Снимите шлейф с помощью пинцета.
Шаг 5
Поднимите и удалите батарею.
Шаг 6

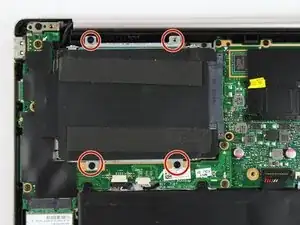

Удалите четыре винта 4 мм с помощью отвертки Philips 0.
Шаг 7

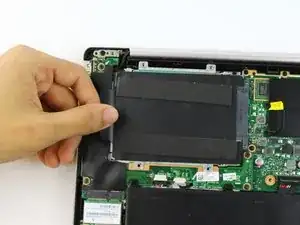

Вытяните кронштейн жесткого диска к краю ноутбука.
Шаг 8

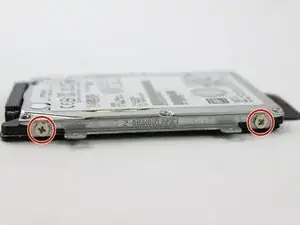

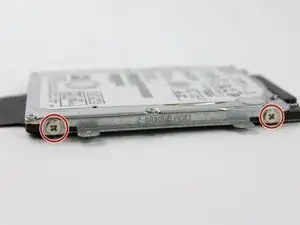

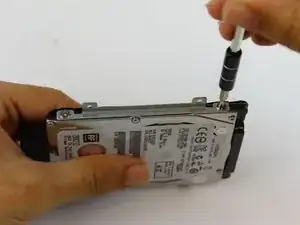

Снимите два винта 3 мм с помощью отвертки Philips 0 с каждой стороны кронштейна жесткого диска. Кронштейн должен упасть после удаления.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
