Замена вентилятора Asus VivoBook Q200E-BHI3T45
Этот гид покажет вам, как удалить вентилятор для замены или чистки.
Шаг 1
Используйте отвертку Phillips 0, чтобы удалить девять винтов Phillips с задней панели ноутбука (четыре 7 мм от верхней петли, четыре 5 мм от нижней петли и один 10 мм винт из центра).
Шаг 2

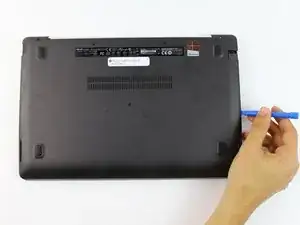

Используйте пластиковый инструмент для открывания, чтобы приподнять заднюю панель.
Шаг 3

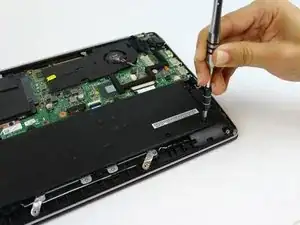

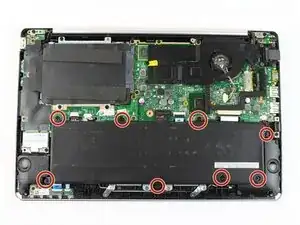

Используйте отвертку Phillips 0, чтобы удалить восемь винтов Phillips 5 мм, удерживающих аккумулятор на месте.
Шаг 4

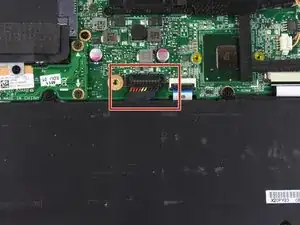

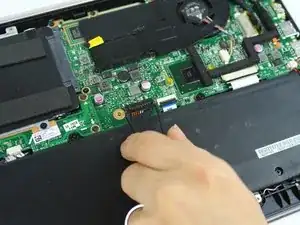

Удалите шлейф с помощью пинцета.
Шаг 5

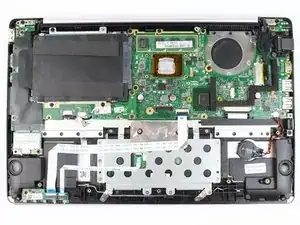

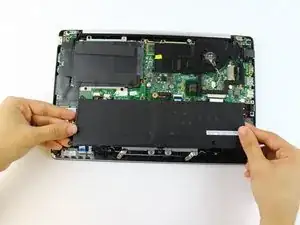

Поднимите и извлеките аккумулятор.
Шаг 6

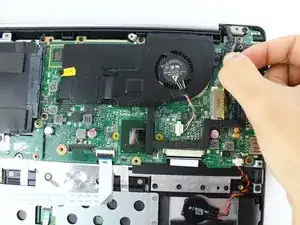

Осторожно оторвите скотч от вентилятора.
Шаг 7

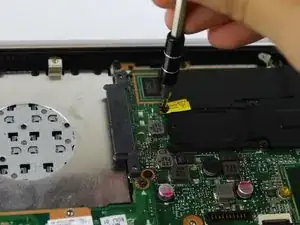

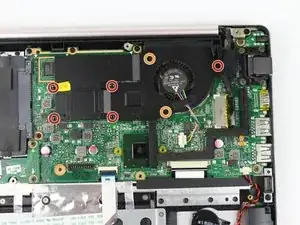

Удалите пять винтов 5 мм с помощью отвертки Phillips 0.
Удалите два винта 2 мм с помощью отвертки Phillips 000.
Шаг 8

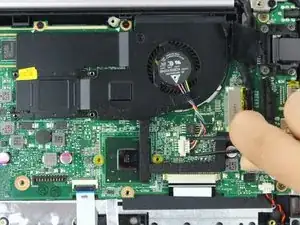

Отсоедините кабель питания вентилятора, потянув вверх за разъем с помощью пинцета.
Шаг 9

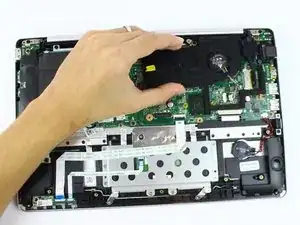

Схватите боковые стороны блока вентилятора и удалите его, подняв вверх.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
