Dell Inspiron 17" 5000 series -5759 Разборка

Первым делом снимите батарею, как при любой разборке ноутбука. Ремонт выполнен в сервисе Perry's Computer Repair в Ocean View, DE.

Ремонт проводился из‑за пролитой жидкости на ноутбук; он не загружался. Предположительно неисправна системная плата. На фотографии показана системная плата, которую мы собираемся заменить.

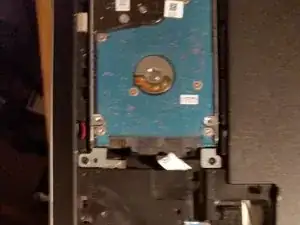

Снятие крышки основания: используя пластиковую лопатку, подденьте крышку основания на задней части ноутбука, начиная от внутреннего края, и снимите её с корпуса. Вы увидите жёсткий диск и оперативную память. На первой фотографии показан жёсткий диск, на второй — ОЗУ.

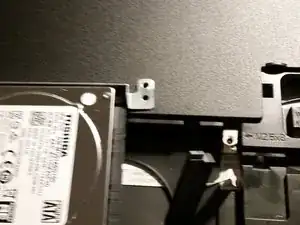

Отверните четыре винта крепления кронштейна жёсткого диска. Затем можно отсоединить жёсткий диск от кабеля или сначала снять кабель, а затем кронштейн.

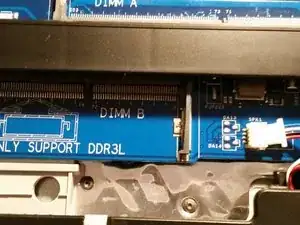

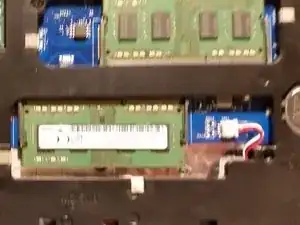

Снимите модуль ОЗУ, отжав фиксатор. ОЗУ чувствительно к статическому электричеству. Используйте антистатический браслет.

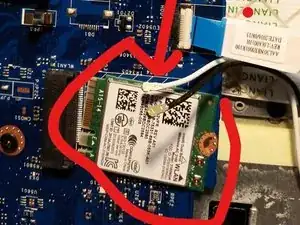

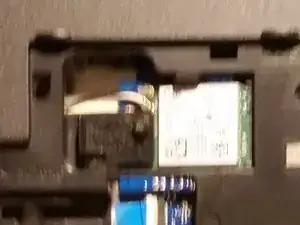

Отверните винт, который фиксирует кронштейн беспроводной карты и саму карту к системной плате. Снимите кронштейн с карты.

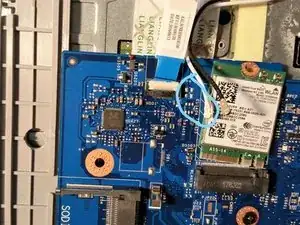

Отсоедините антенные кабели от беспроводной карты, запомнив расположение белого и чёрного кабелей. Белый кабель показан на третьей фотографии. Их расположение указано на белой этикетке на карте.

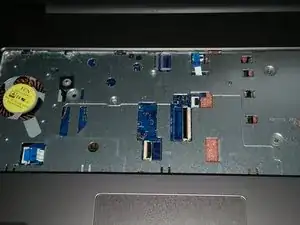

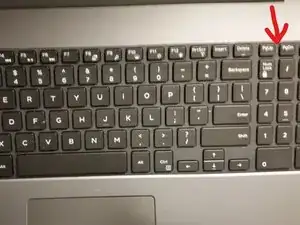

С помощью пластиковой лопатки осторожно отожмите защёлки, фиксирующие клавиатуру на панели под ладони. Начинайте в верхнем правом углу клавиатуры.

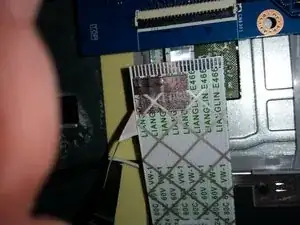

Аккуратно переверните клавиатуру и положите её на панель под ладони. Поднимите чёрные защёлки и отсоедините кабель клавиатуры и кабель подсветки клавиатуры (если он есть) от системной платы, как на второй фотографии.

Положите компьютер на заднюю сторону и снимите винт, фиксирующий узел оптического привода к основанию корпуса. Переверните компьютер и откройте дисплей. С помощью пластиковой лопатки вытолкните узел оптического привода из отсека привода.

Выньте узел оптического привода из отсека. На второй фотографии обратите внимание на защёлку, за которую привод крепится к корпусу.

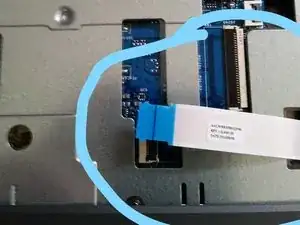

Поднимите защёлку и отключите кабель оптического привода от системной платы. Смотрите первую фотографию с синей окружностью.

Удалите 15 винтов, которые фиксируют основание компьютера к панели под ладони.

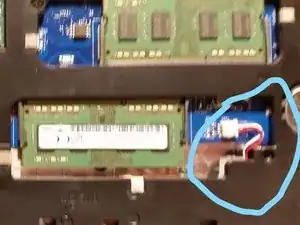

Закройте дисплей и переверните компьютер. Отключите кабель динамика, находящийся рядом с модулем ОЗУ, от системной платы. Смотрите вторую фотографию с синей окружностью. Снимите антенные кабели с направляющих на основании корпуса.

Используя кончики пальцев, начиная с задней части, подденьте основание корпуса и снимите его с панели под ладони. Убедитесь, что антенные кабели беспроводной карты полностью выведены из направляющих на основании корпуса.

Переверните основание корпуса. Снимите переходник оптического привода.

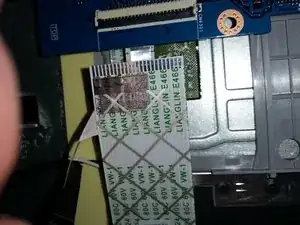

Поднимите защёлку и отключите кабель платы ввода/вывода от системной платы или от самой платы ввода/вывода.

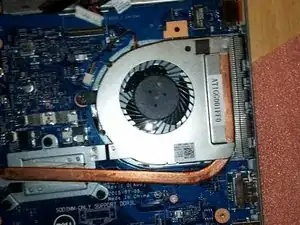

Отключите кабель вентилятора от системной платы (слева на фотографии). По порядку, как указано на узле радиатора, ослабьте три винта с фиксированными головками, которые крепят радиатор к системной плате. Снимите винты, фиксирующие радиатор, и снимите радиатор.

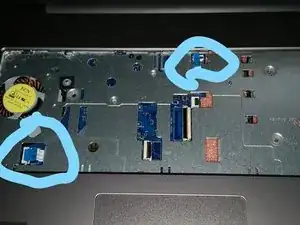

Переверните компьютер и откройте дисплей максимально широко. Поднимите защёлки разъёмов и отключите кабель платы питания (вверху справа) и кабель тачпада (внизу слева) от системной платы. Смотрите фотографию.

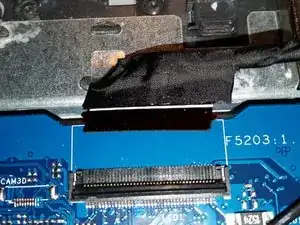

Закройте дисплей и переверните компьютер. Поднимите защёлку и отключите кабель дисплея в верхней части системной платы. Смотрите фотографию. Снимите винт, который фиксирует системную плату к панели под ладони.

Отклейте кабель платы ввода/вывода от панели под ладони и отключите его от системной платы. Смотрите третью фотографию.

Аккуратно поднимите системную плату от внутреннего края, чтобы освободить её из разъёма системной платы на панели под ладони.

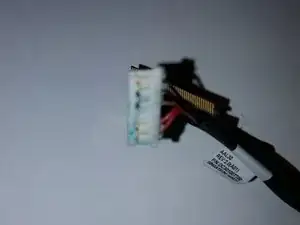

Переверните системную плату и отключите кабель разъёма питания (на фотографии) от системной платы. Обратите внимание на коррозию на кабеле, вызванную водой.

Поднимите защёлку и отключите кабель платы ввода/вывода от системной платы.

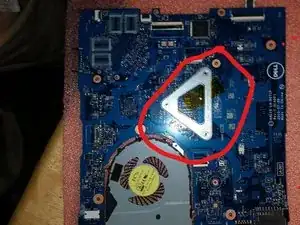

В этом Dell Inspiron процессор интегрирован в системную плату. Смотрите фотографию. Учтите это при замене системной платы — её стоимость в Dell составляет $649.99. Стоимость самого ноутбука — $699. К моменту чтения цены могли измениться, но имейте в виду эту особенность.

На этом моё описание этого ноутбука завершено. Другие детали ноутбука не включены.
