Замена вентилятора Dell Inspiron 15-3567

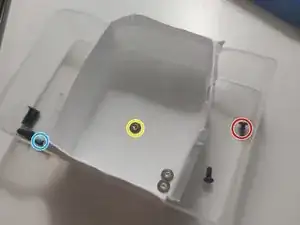

В ноутбуке Inspiron 15 3567 используются три типа винтов. Обязательно храните винты в безопасном и организованном месте, чтобы не потерять их.

Винт M2.5 x 8 мм.

Шарнирный винт M2.5.

Винт M2 x 5 мм.

Перед началом ремонта убедитесь, что ноутбук полностью выключен и отключён от источника питания.

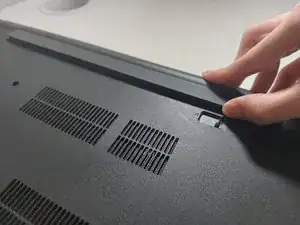

Переведите фиксатор в положение «открыто» и аккуратно извлеките батарею из ноутбука.

Аккуратно снимите винты.

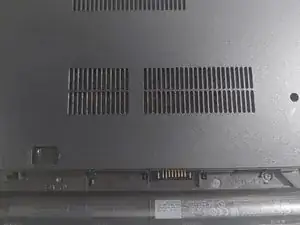

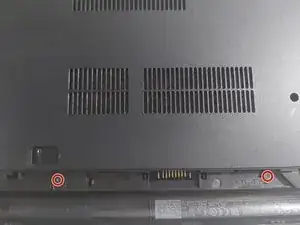

2 винта M2 x 5 мм под батареей.

Аккуратно снимите винты.

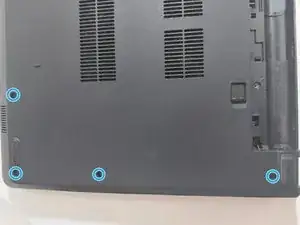

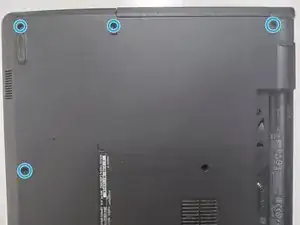

4 винта M2.5 x 8 мм находятся с левой стороны нижней крышки (сторона с фиксатором батареи).

Аккуратно снимите винты.

4 винта M2.5 x 8 мм находятся с правой стороны корпуса (сторона с пластиковым покрытием DVD-привода).

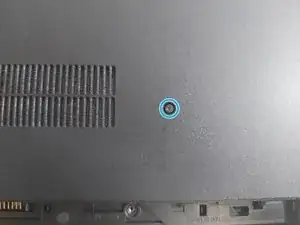

Аккуратно снимите винт M2.5 x 8 мм, расположенный в середине нижней крышки.

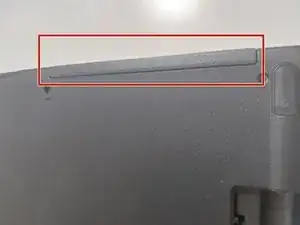

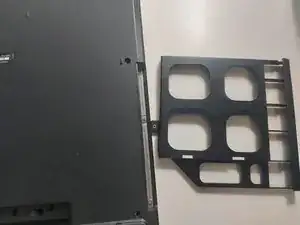

Сдвиньте или снимите пластиковую крышку DVD-привода с корпуса.

Аккуратно снимите винты

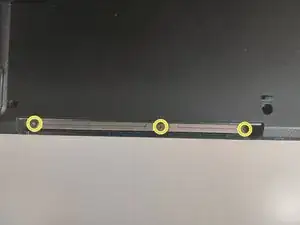

3 шарнирных винта M2.5 под пластиковой крышкой DVD-привода.

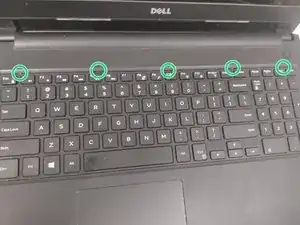

На клавиатуре расположено 5 небольших защёлок.

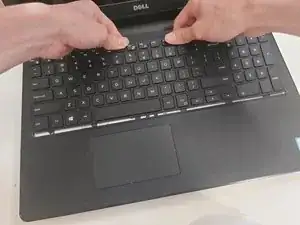

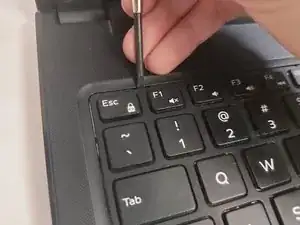

Используйте плоскую отвёртку, чтобы надавить на эти защёлки.

После нажатия всех 5 защёлок вы сможете приподнять клавиатуру небольшой угол.

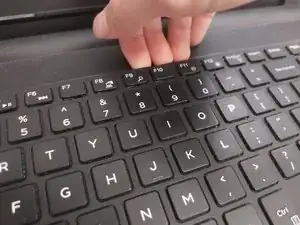

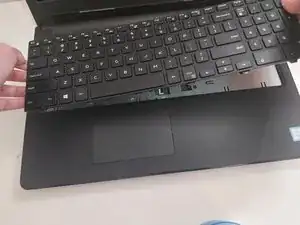

Медленно потяните клавиатуру к экрану.

Между ноутбуком и клавиатурой подключён кабель, поэтому будьте очень осторожны при подъёме клавиатуры.

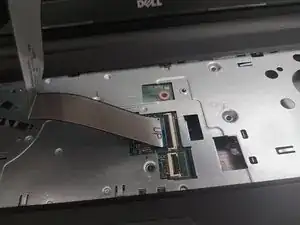

Между ноутбуком и клавиатурой подключён кабель.

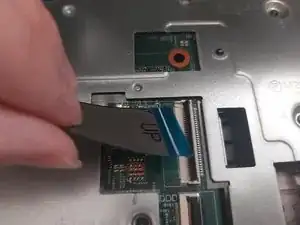

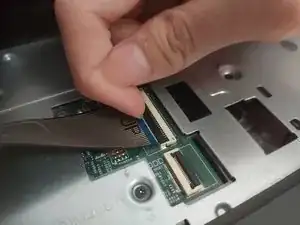

Аккуратно откройте разъём.

Аккуратно извлеките кабель из разъёма.

Аккуратно снимите винты.

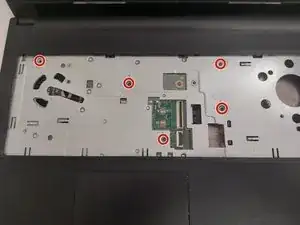

5 винтов M2 x 5 мм находятся под клавиатурой.

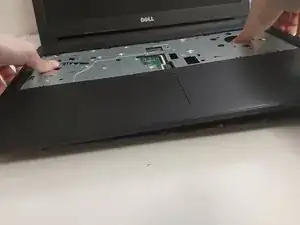

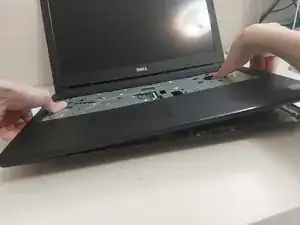

Медленно надавите на нижнюю крышку, используя отверстие в верхней крышке.

Вы услышите щелчки и появятся зазоры между верхней и нижней крышками.

Используя эти зазоры, медленно отделите левую часть ноутбука.

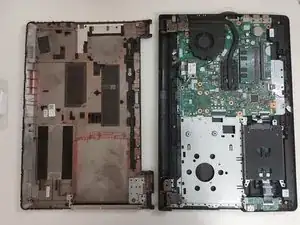

Верхняя часть корпуса соединена с экраном, нижняя крышка может быть полностью отделена от неё.

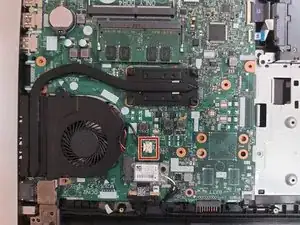

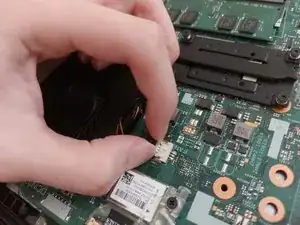

Аккуратно извлеките кабель вентилятора из разъёма.

Возможно, кабель и разъём плотно прилегают.

Аккуратно снимите винты.

2 винта M2.5 x 8 мм закрепляют вентилятор.

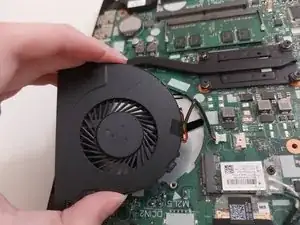

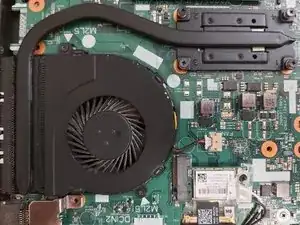

После отсоединения винтов и кабеля вы сможете поднять старый вентилятор.

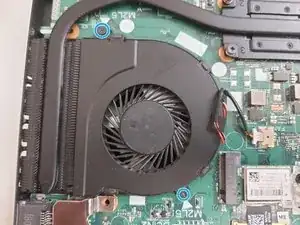

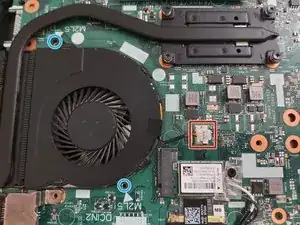

Вверните обратно 2 винта M2.5 x 8 мм в отмеченные синим кругом отверстия.

Подключите кабель вентилятора обратно в разъём.

Соберите устройство в обратном порядке, аккуратно устанавливая компоненты, закрепляя крышки и затягивая винты на местах. После завершения сборки включите ноутбук и убедитесь в работе нового вентилятора.
