Замена кнопки питания/сканера отпечатков пальцев Dell Inspiron 14 7000 Series

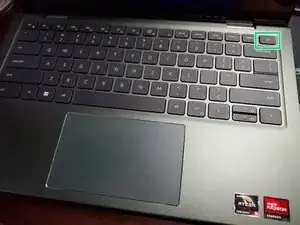

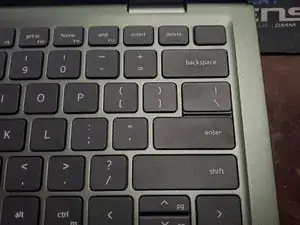

Кнопка питания с клавиатурой/тачпадом в качестве ориентира

Всего 7 винтов с крестообразной головкой

4 свободных винта

3 закрепленных винта

Осторожно подденьте нижнюю крышку сначала с задней части корпуса (по закрепленным винтам), затем по периметру, чтобы отвести все пластиковые защелки.

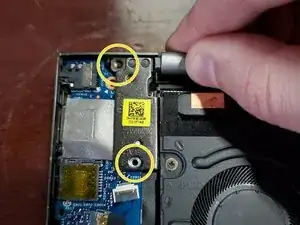

Снимите два винта петли экрана и медленно поверните петлю в вертикальное положение, держа за сторону экрана, как показано.

Удалите два винта дочерней платы

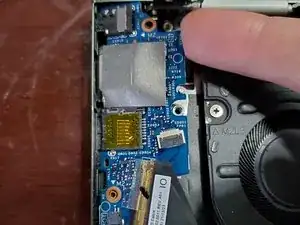

Подденьте со стороны вентилятора дочернюю плату и немного сдвиньте ее к вентилятору, чтобы освободить разъем 3.5 мм от корпуса.

Кабель дочерней платы должен быть способен согнуться, чтобы обеспечить доступ к задней части кнопки питания.

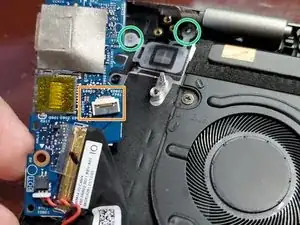

Удалите еще два винта, удерживающих кнопку питания.

*Обратите внимание на неиспользуемый разъем на дочерней плате, обозначенный "FPR1". Здесь будет подключен новый кабель FPR.

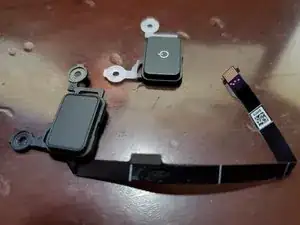

Установите и закрутите новую кнопку питания/FPR.

Проложите кабель FPR и переустановите дочернюю плату.

Поднимите защелку разъема FPR, вставьте разъем FPR и опустите защелку, чтобы зафиксировать кабель.

Переустановите винты петли, аккумулятор CMOS и нижнюю крышку с винтами.
