Замена выключателя питания/вентилятора Royal Heat RS-100

Отключите шнур питания.

Переверните устройство так, чтобы снизу было сверху.

Снимите две 10 мм винта, удерживающие заднюю панель, с помощью крестовой отвертки #2.

Поместите плоскую отвертку параллельно зазору между задней и корпусом обогревателя, затем поверните до разделения двух частей панели. Возможно, потребуется сделать это на четырёх сторонах панели.

Снимите переднюю панель, раздвинув её. Передняя панель должна легко выйти.

Снимите две крышки ручек с двух переключателей, подняв их вверх.

Снимите два 10 мм крестовых винта, используя крестовую отвертку #2. Один крепит золотую металлическую скобу к корпусу нагревательной спирали, а другой крепит держатель предохранителя к корпусу нагревательной спирали.

Обратите внимание, где Вы отсоединяете провода, чтобы правильно подключить их при повторной сборке обогревателя.

Отсоедините провод, идущий от нижней части выключателя питания к нагревательным спиралям. Чтобы отсоединить, потяните провод вниз, пока он не освободится.

Обратите внимание, где Вы отсоединяете провода, чтобы правильно подключить их при повторной сборке обогревателя.

Отсоедините провод, идущий от нижней части выключателя питания к держателю предохранителя. Чтобы отсоединить провод, потяните провод от держателя предохранителя.

Обратите внимание, где Вы отсоединяете провода, чтобы правильно подключить их при повторной сборке обогревателя.

Отсоедините провода, расположенные с правой стороны корпуса нагревательной спирали. Оба разъёма отсоединяются одновременно. Чтобы отсоединить провода, потяните вниз за провод, пока он не освободится.

Возьмите узел переключателя и печатной платы одной рукой и сдвиньте его вверх. Потребуется покачивание, чтобы освободить его. Продолжая покачивать, сдвиньте вверх, пока он не выйдет из пластиковых направляющих.

Обратите внимание, где Вы отсоединяете провода, чтобы правильно подключить их при повторной сборке обогревателя.

Отсоедините два провода с синими наконечниками, которые идут от выключателя питания/вентилятора и от нижней части печатной платы к вентилятору. Чтобы отсоединить провода, потяните их от узла вентилятора, пока они не освободятся.

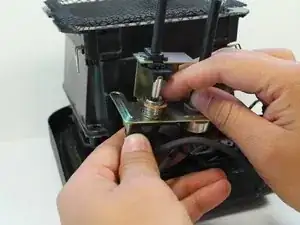

Используйте разводной ключ, чтобы ослабить гайку, удерживающую переключатель на металлической скобе. Наденьте ключ на гайку и поверните против часовой стрелки.

Снимите гайку, вращая её пальцем, и снимите переключатель с золотой металлической скобы.

Нарисуйте схему того, где все провода подключены к задней части переключателя. Это поможет установить их в правильные позиции на запасном переключателе.

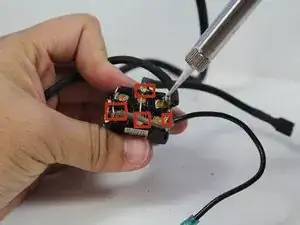

Используйте паяльник, чтобы распаять провода и снять провода с переключателя.
