Электрический кусторез Gardena EasyCut42. Выбор угольных щёток

На первом изображении показан общий вид кустореза. Обратите внимание: под задней крышкой рукояти (розовая стрелка) и под передним узлом рукояти скрыты винты. Их нужно поддеть и соответственно отвернуть/снять. Разделение корпуса может быть грязной работой, поэтому защитите поверхности.

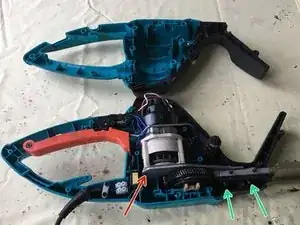

На втором изображении корпус разнятся после отвинчивания 15 серебристых винтов и 2 чёрных винтов (включая упомянутые скрытые винты). Также отвинтите 2 винта, крепящие сетевой кабель. Теперь можно поднять весь механический и электрический блок (возможно потребуется небольшая сила, если агрегат очень старый/грязный).

Если повезёт, двигатель и его проводка будут удерживаться (за счёт трения) в одной из половин корпуса, как показано, и корпус разойдётся аккуратно. В любом случае для повторной сборки удобнее расположить детали как показано. Будьте осторожны, чтобы не потерять 2 пружины в рычагах включения выключателя.

По желанию можно отделить мотор и его проводку от тяжёлых режущих ножей, открутив винты, обозначенные зелёными стрелками, а затем красными стрелками (всего 4 штуки).

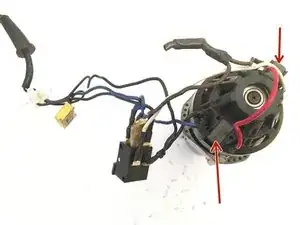

Извлечённый мотор и его проводка показаны на первом изображении, пластиковые корпуса угольных щёток выделены красными стрелками. Один винт удерживает корпус щётки на месте (удалён на изображении). Часто есть два соседних отверстия под винт, но, вероятно, неиспользуемое отверстие служит запасным на случай повреждения резьбы в первом.

После снятия указанного винта корпуса щёток можно выдавить наружу (запомните расположение для сборки — корпус щётки с синим проводом находится рядом с красным проводом).

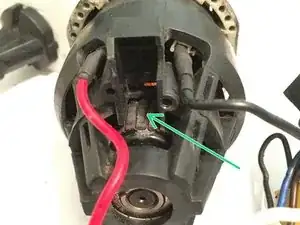

Сняв корпус щётки, осмотрите коллектор (второе и третье изображения). Он может быть слегка почерневшим или повреждённым (зелёная стрелка на втором изображении). Его можно аккуратно очистить при необходимости, например резинкой для карандаша или мелкозернистой шлифовальной бумагой с зернистостью около 1200.

Удалите абразивную стружку и угольную пыль, особенно вдали от подшипников на концах вала ротора.

На третьем изображении показан очищенный коллектор — теперь он медного цвета, но всё ещё видно небольшое повреждение одного из контактных гребней коллектора; надеюсь, это не создаст серьёзной проблемы, разве что новые щётки будут изнашиваться чуть быстрее.

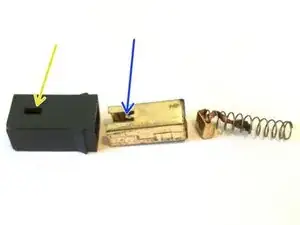

На изображении показан один из корпусов щётки и остатки старой щётки (пружина и гибкий контакт). Внутри есть медного цвета внутренняя обойма, которую можно удалить, нажав металлическую лапку (синяя стрелка) через отверстие в чёрном пластиковом корпусе щётки (жёлтая стрелка).

После удаления обоймы кабель щётки можно вынуть через отверстие на другой стороне (не показано).

В моём случае угольная (графитовая) щётка разрушилась и в основном отсутствовала, поэтому определить её тип было невозможно. (Также пружина могла свободно болтаться и, возможно, вызвала небольшое повреждение одного из гребней коллектора).

При выборе щёток обращайте внимание на изображения поставщика, в частности на похожие пружины: число витков (12), толщину проволоки по сравнению со старой пружиной (0,5 мм), диаметр витка (5 мм), свободную длину 20 мм и форму электрического контакта (можно подчистить напильником — см. следующий раздел).

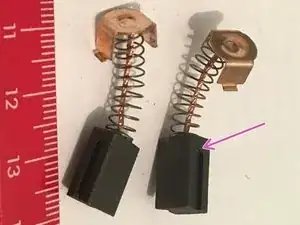

Идеально, если угольная щётка имеет ограничитель (розовая стрелка), чтобы при износе пружина и другие твёрдые части не могли контактировать и повреждать коллектор. Ограничитель образован канавкой вдоль примерно 80% кромки новой угольной щётки, так что оставшиеся 20% образуют «упор».

Внутри обоймы есть соответствующий выступ, который входит в эту канавку (оранжевая стрелка).

Старые щётки могли не иметь ограничителей; хотя такой тип может служить немного дольше, он мог вызвать повреждение коллектора.

Использование щётки с ограничителем означает, что её можно вставить в обойму только в одном направлении, т.е. сзади, поэтому обойму снимают. Ещё одно преимущество — щётка с ограничителем не выпадёт при сборке.

Если в вашей обойме нет выступа или углубления, нет смысла покупать щётку с ограничителем — подойдёт обычная щётка. (Разницы в цене существенной нет).

Измерьте внутренний размер обоймы, чтобы подобрать щётку по размерам так, чтобы она свободно перемещалась в обойме (в моём случае 5×8 мм). Если слегка туго — щётку можно подпилить.

Длина щётки, по моему мнению, должна быть примерно 50% длины обоймы. Я выбрал длину 12 мм для обоймы длиной 22 мм. Убедитесь, что щётка помещается в обойму с сжатой пружиной. Если слишком длинная — угольную щётку легко подпилить.

Новые электрические контакты, соединённые с угольной щёткой гибкими медными нитями, должны легко скользить в обойме, чтобы пружина при сжатии прижимала их к контактному выводу кабеля в пластиковой части держателя щётки.

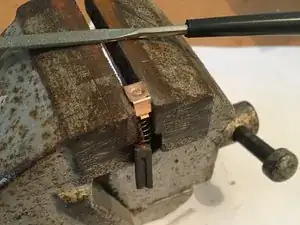

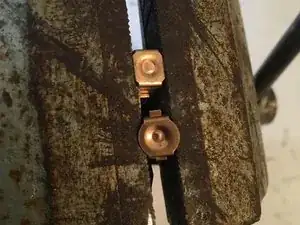

Если новый электрический контакт слишком велик для обоймы, подпилите его и удалите заусенцы. В моём случае контакт был подпилен с 8,2 мм до 5,9 мм — это заняло около 10 минут с тонким алмазным напильником. Лучше фиксировать контакт в маленьких тисках так, чтобы напильник не зацепил пружину.

Бока контакта также можно загнуть внутрь плоскогубцами, чтобы он поместился в обойму.
