Замена термостата Royal Heat RS-100

Отключите сетевой шнур питания.

Переверните устройство так, чтобы нижняя часть была обращена вверх.

Снимите две винта 10 мм, крепящие заднюю панель, используя крестовую отвертку #2.

Разместите плоскую отвертку параллельно зазору между задней и корпусом обогревателя, затем поверните, чтобы разделить две части панели. Возможно, потребуется проделать это с четырёх сторон панели.

Снимите переднюю панель, разъединив их. Передняя панель должна легко выйти.

Снимите два колпачка ручек с двух переключателей, поддев и подняв их вверх.

Снимите два винта Phillips 10 мм с помощью крестовой отвертки #2. Один крепит золотую металлическую скобу к корпусу нагревательной спирали, другой крепит держатель предохранителя к корпусу нагревательной спирали.

Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при сборке.

Отсоедините провод, идущий от нижней части кнопки питания к нагревательным спиралям. Для отсоединения потяните провод вниз, пока он не выйдет из разъёма.

Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при сборке.

Отсоедините провод, идущий от нижней части кнопки питания к держателю предохранителя. Для отсоединения оттяните провод от держателя предохранителя.

Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при сборке.

Отсоедините провода, расположенные на правой стороне корпуса нагревательной спирали. Оба разъёма снимаются вместе. Для отсоединения потяните провод вниз, пока он не выйдет из разъёма.

Возьмите сборку переключателя и печатной платы одной рукой и сдвиньте её вверх. Возможно, потребуется покачивать, чтобы освободить. Продолжая покачивать, сдвигайте её вверх, пока она не выйдет из пластиковых направляющих.

Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при сборке.

Отсоедините два провода с синими наконечниками, идущие от переключателя питания/вентилятора и от нижней части печатной платы к вентилятору. Для отсоединения потяните провода от сборки вентилятора, пока они не выйдут из разъёмов.

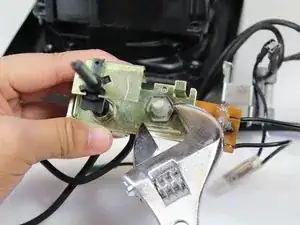

Снимите гайку с термостата с помощью разводного ключа. Наденьте ключ на гайку и поверните против часовой стрелки. Снимите сборку термостата/печатной платы с золотой металлической скобы.

Переверните печатную плату.

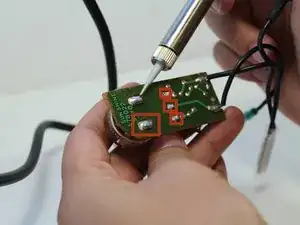

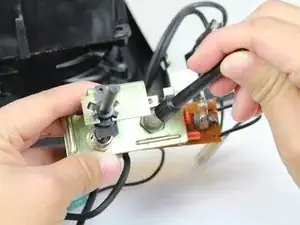

Используйте паяльник, чтобы удалить припой с пяти точек, соединяющих термостат с печатной платой. Оттяните термостат от печатной платы.
