Замена панели управления Lasko CD08200
Панель — изогнутая деталь, являющаяся частью внешней оболочки устройства. Неисправная панель может привести к тому, что Ваш обогреватель Lasko CD08200 будет подвержен воздействию внешних факторов, таких как вода, что может привести к неприятным последствиям. В некоторых случаях обогреватель может перестать работать вовсе, если панель неисправна.
Перед использованием этого руководства убедитесь, что изучили страницу по устранению неполадок, чтобы убедиться, что замена панели управления — правильное действие для ремонта устройства.
Шаг 1
Переверните устройство и разместите его «головой» вниз.
Удалите четыре винта 14 мм, удерживающие нижнюю часть, используя отвертку TR15.
Шаг 2
Снимите оба винта 14 мм с крышки кабеля питания, используя крестовую отвертку Phillips #2.
Снимите крышку кабеля питания с корпуса устройства.
Шаг 3
Разрежьте наклейку на правой стороне устройства с помощью медиатора.
Открутите четыре винта 14 мм крестовой битой Phillips #2 на задней панели устройства.
Если ваша отвертка не достаёт до винта, можно использовать металлическую лопатку.
Снимите заднюю крышку с устройства.
Шаг 4
Удалите четыре винта 14 мм, удерживающие кожух вентилятора, используя крестовую отвертку Phillips #2.

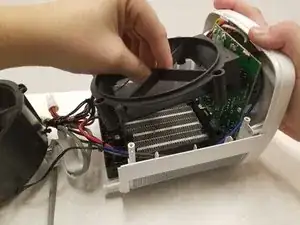

Снимите верхнюю часть кожуха вентилятора вместе с вентилятором и положите её на стол.
Шаг 5

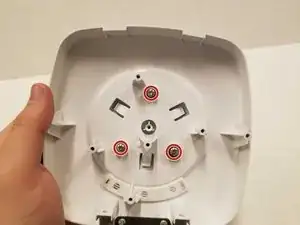

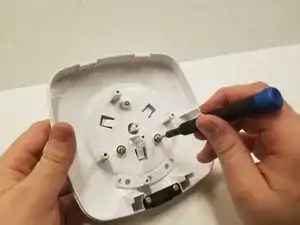

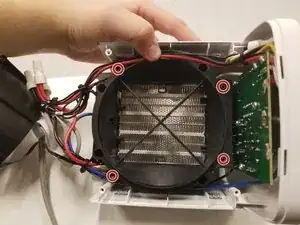

Открутите четыре крепёжные гайки с шайбами с помощью Phillips #2.

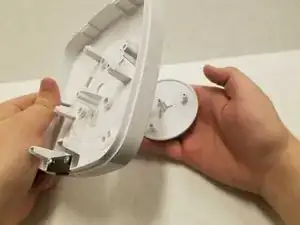

Осторожно извлеките основание вентилятора из корпуса устройства.
Шаг 6

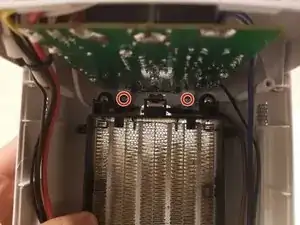

Удалите четыре винта 14 мм, используя крестовую отвертку Phillips #2.

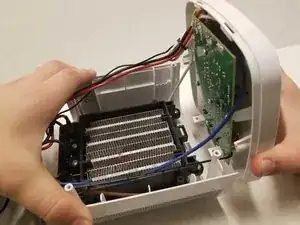

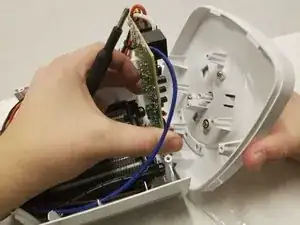

Осторожно отделите панель управления от устройства.
Шаг 7

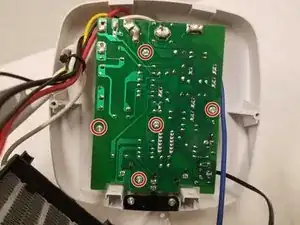

Удалите пять винтов 14 мм, используя крестовую отвертку Phillips #2.
Отсоедините материнскую плату от панели.
Шаг 8
Удалите три винта 10 мм, используя крестовую отвертку Phillips #2.
Вытащите кнопку с верхней части панели.
При повторной сборке верхней панели необходимо совместить светодиод с тремя окнами верхней панели и задней панели.
Заключение
Для сборки устройства выполните действия в обратном порядке.
Перевод руководства с ifixit.com
