Замена индикатора питания Insignia NS-HTMC01-B

Переверните устройство так, чтобы задняя панель была обращена вверх.

Открутите четыре винта против часовой стрелки от задней панели, используя крестообразную отвертку размером 4 мм.

Рекомендуется использовать фонарик на этом этапе, так как винты трудно увидеть.

Убедитесь, что вы плотно соприкасаетесь с головкой винта отверткой. Слабое соединение может сорвать головку винта, что сделает его практически невозможным для удаления.

Выньте винты и отложите их в сторону.

Убедитесь, что вы положили их на ровную поверхность, чтобы они не скатились.

Осторожно потяните переднюю и заднюю панели в стороны, чтобы открыть устройство.

Найдите нижний левый угол под вентилятором внутри обогревателя.

Там находится небольшой черный прямоугольный блок с двумя проводами, выходящими из него.

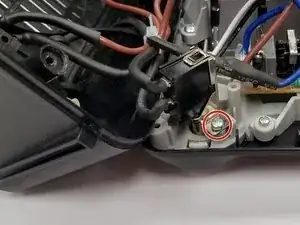

Используя крестообразную отвертку #4, открутите два винта в основании против часовой стрелки и отложите винты в сторону.

Убедитесь, что вы положили винты на ровную поверхность, чтобы они не скатились.

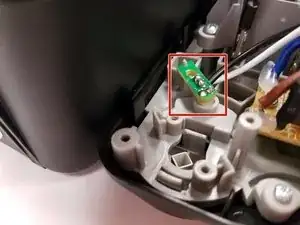

После откручивания черного прямоугольного блока от основания серой рамки найдите небольшой зеленый прямоугольный светильник.

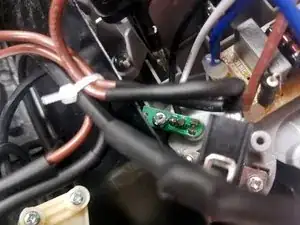

Открутите один винт от зеленого прямоугольника против часовой стрелки и отложите винт в сторону.

Осторожно вытащите зеленую печатную плату из розетки, потянув за черные и белые провода.

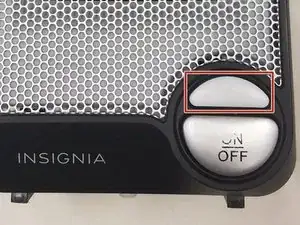

На конце зеленого прямоугольника находится светодиод (LED). Это тот элемент, который освещает кнопку питания.

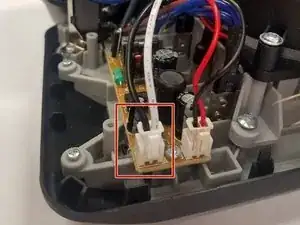

Чтобы заменить светодиод, отключите белый разъем с черными и белыми проводами от более крупной коричневой печатной платы.

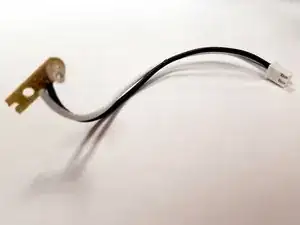

Снимите провод светодиода.
