Замена вентилятора Royal Heat RS-100

Отключите шнур питания.

Переверните устройство так, чтобы нижняя часть была направлена вверх.

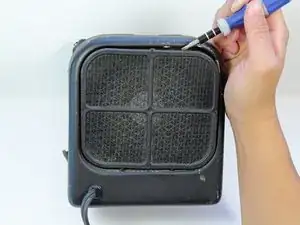

Удалите два винта 10 мм, крепящие заднюю панель, с помощью отвертки Phillips #2.

Поместите плоскую отвертку параллельно зазору между задней панелью и корпусом обогревателя, затем поворачивайте, пока две части панели не разделятся. Возможно, вам придется сделать это с четырех сторон панели.

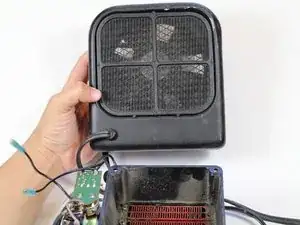

Снимите переднюю панель, оттянув ее в стороны. Передняя панель должна легко выйти.

Снимите две крышки переключателей, поднимая их вверх.

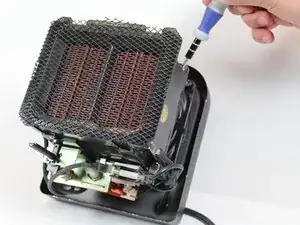

Удалите три винта 10 мм, которые крепят вентилятор к сборке нагревательного элемента, с помощью отвертки Phillips #2.

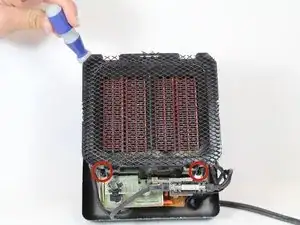

Удалите винт 10 мм, который крепит вентилятор к сборке нагревательного элемента, с помощью отвертки Phillips #2.

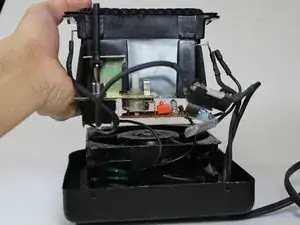

Поднимите сборку нагревательного элемента с вентилятора.

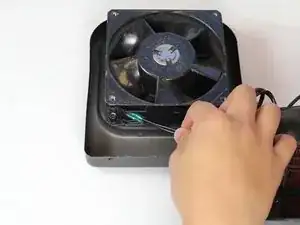

Отключите два синих провода, соединяющих вентилятор с платой переключателя питания/вентилятора, потянув их от вентилятора.

Переверните устройство так, чтобы задняя панель была направлена вверх.

Аккуратно подденьте заднюю решётку устройства плоской отверткой и снимите ее.
