Замена предохранителя Lasko CD08200
Без исправного предохранителя обогреватель Lasko CD08200 не сможет безопасно работать, поскольку у него не будет механизма защиты, останавливающего ток и предотвращающего перегрузку устройства.
Перед началом работы обратитесь к этому руководству по устранению неисправностей, чтобы убедиться, что замена предохранителя — правильное действие для ремонта вашего устройства.
Для этого руководства по замене потребуется пайка; если у вас нет опыта пайки, пожалуйста, ознакомьтесь с этим руководством по пайке.
Для замены вам понадобятся: отвертка TR15, отвертка PH2 и набор для пайки. Также можно использовать прецизионную отвертку с следующими битами:
- Torx Security 15 (бит TR15)
- Phillips 2 (бит PH2)
Предупреждение: ремонт обогревателей может быть опасен. Проявляйте крайнюю осторожность при выполнении этого руководства.
Шаг 1
Переверните устройство и поставьте его «на голову».
Отверните четыре винта 14 мм, крепящие нижнюю крышку, используя отвертку TR15.
Шаг 2
Удалите оба винта 14 мм на кожухе сетевого кабеля с помощью отвертки Phillips #2.
Снимите кожух сетевого кабеля с корпуса устройства.
Шаг 3
Перережьте наклейку на правой стороне устройства с помощью медиатора (Jimmy).
Отвинтите четыре винта 14 мм сзади устройства с помощью бита Phillips #2.
Если отвертка не может достать винт, можно использовать металлическую лопатку.
Снимите заднюю крышку с устройства.
Шаг 4

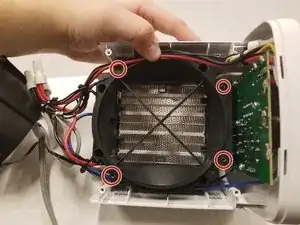

Отвинтите четыре винта 14 мм, крепящие корпус вентилятора, используя отвертку Phillips #2.
Снимите верхнюю часть корпуса вентилятора вместе с вентилятором и положите её на стол.
Шаг 5
Отвинтите четыре винта 14 мм, крепящие основание вентилятора, используя отвертку Phillips #2.

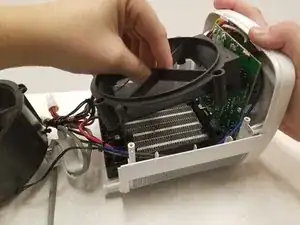

Снимите основание вентилятора с устройства.
Шаг 6
Отвинтите четыре винта 14 мм, крепящие верхнюю панель, используя отвертку Phillips #2.
Снимите верхнюю панель с устройства.
Шаг 7

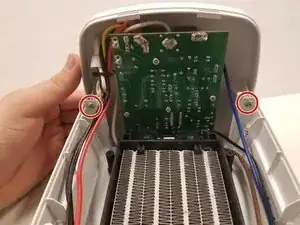

Отвинтите четыре винта 14 мм, крепящие материнскую плату к верхней панели, используя отвертку Phillips #2.
Снимите материнскую плату с верхней панели.
При повторной сборке совместите плату с направляющими передней панели, как показано на изображениях. Вверните первый винт в центр платы.
Шаг 8

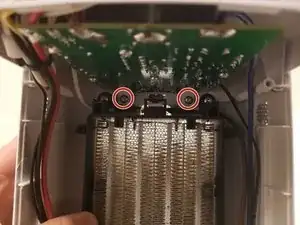

Пропаяйте две точки на тыльной стороне материнской платы, чтобы освободить предохранитель на передней стороне.

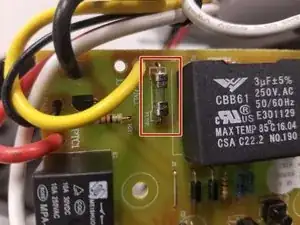

Снимите предохранитель с материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
