Замена вилки и кабеля ACLI на Lasko CD08200

Дом

Критически важно, чтобы вилка ACLI была полностью функциональной и без ошибок. Поврежденная вилка ACLI не будет подавать питание на ваш обогреватель.

Пожалуйста, ознакомьтесь с этим руководством по устранению неполадок перед началом, чтобы убедиться, что замена вилки ACLI является правильным действием для устранения неисправности вашего устройства.

Для этого руководства по замене Lasko CD08200 вам потребуется:

- Торкс 15 (TR15 бит)

- Philips 2 (PH2 бит)

- Паяльник

- Металлическая лопатка

Не знаете, как паять? Следуйте этому руководству по пайке перед началом.

Шаг 1

Пожалуйста, отключите устройство и оставьте его в покое на 10 минут, чтобы любые предохранители могли разрядиться, прежде чем начинать это руководство.

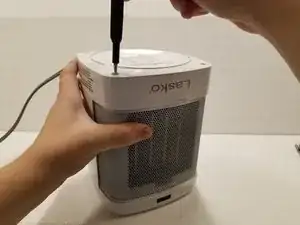

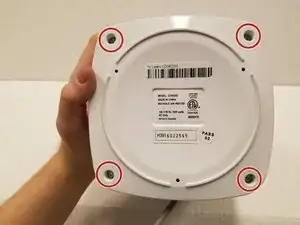

Переверните устройство и положите его на крышку. Удалите четыре винта длиной 14 мм, удерживающие дно, с помощью отвертки TR15.

Шаг 2

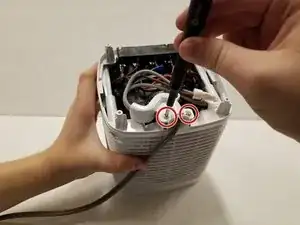

Удалите оба винта длиной 14 мм с корпуса силового кабеля с помощью отвертки Philips #2.

Снимите корпус силового кабеля с корпуса устройства.

Шаг 3

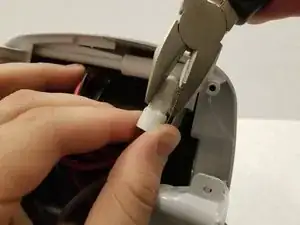

Проследите за двумя серыми кабелями вилки ACLI до их белых разъемов. Сожмите разъем и вытащите его с помощью плоскогубцев.

Запоминайте, какой отдельный кабель соответствует какому разъему.

Шаг 4

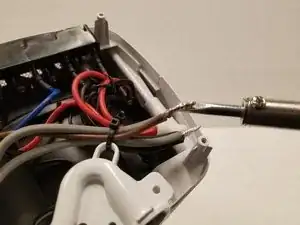

Нагрейте конец провода от кончика паяльника.

Пока провод еще горячий, раскрутите провода с помощью плоскогубцев.

Если другие провода мешают, вы можете отрезать черную стяжку, удерживающую провода вместе, чтобы создать больше места.

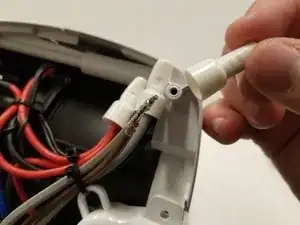

При сборке переплетите каждый отдельный конец провода между собой с помощью плоскогубцев, пока концы скрученных проводов не станут острыми.

Шаг 5

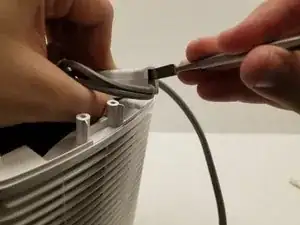

Осторожно освободите провод от корпуса силового кабеля с помощью лопатки.

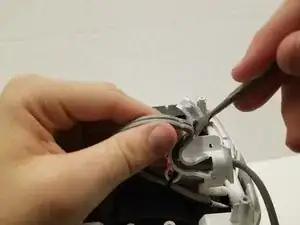

Кабель может быть слишком тугим, чтобы его вытащить из корпуса силового кабеля. Если вам сложно вытащить кабель, используйте заостренный конец лопатки, чтобы освободить кабель от корпуса силового кабеля.

Вытяните кабель ACLI из
