Замена наклонного выключателя Royal Heat RS-100

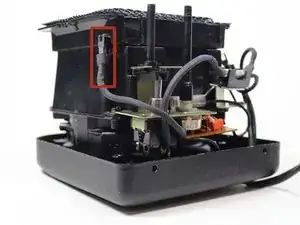

Наклонный выключатель — это лампочка, заполненная ртутью, которая отключает нагреватель при опрокидывании устройства. Эта функция предотвращает возгорания; если нагреватель продолжает работать при опрокидывании, замените наклонный выключатель.
Шаг 1
Отключите шнур питания.
Переверните устройство так, чтобы низ был обращён вверх.

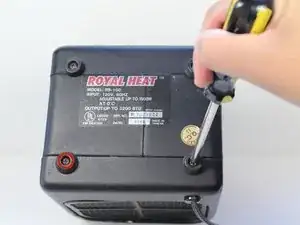

Снимите две винта 10 мм, удерживающие заднюю панель, используя крестовую отвёртку #2.
Шаг 2

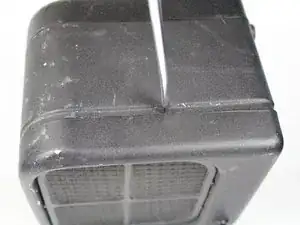

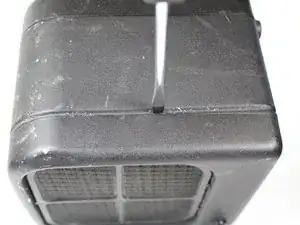

Разместите плоскую отвёртку параллельно зазору между задней панелью и корпусом нагревателя, затем проверните, пока две части панели не разойдутся. Возможно, это придётся сделать с четырёх сторон панели.
Снимите переднюю панель, раздвинув их. Передняя панель должна выйти легко.
Шаг 3

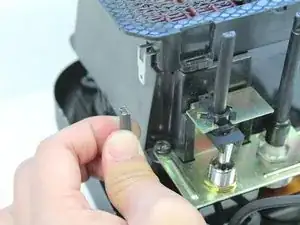

Снимите два колпачка ручек с двух переключателей, поддев их вверх.
Шаг 4

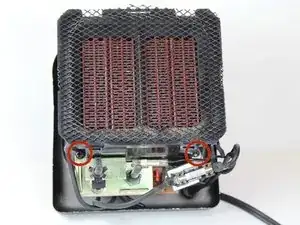

Удалите два винта Phillips 10 мм с помощью крестовой отвёртки #2. Один крепит золотую металлическую скобу к кожуху нагревательной спирали, другой — держатель предохранителя к кожуху нагревательной спирали.
Шаг 5
Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при повторной сборке нагревателя.

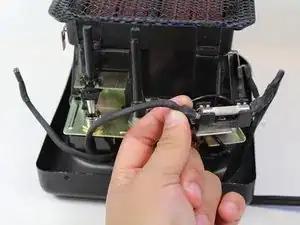

Отсоедините провод, идущий от нижней части кнопки питания к нагревательным спиралям. Чтобы отсоединить, потяните провод вниз, пока он не освободится.
Шаг 6
Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при повторной сборке нагревателя.
Отсоедините провод, идущий от нижней части кнопки питания к держателю предохранителя. Чтобы отсоединить провод, отведите его от держателя предохранителя.
Шаг 7
Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при повторной сборке нагревателя.

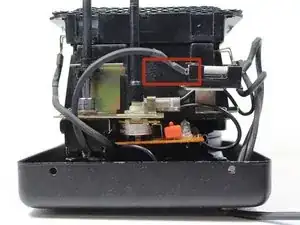

Отсоедините провода, расположенные на правой стороне кожуха нагревательной спирали. Оба разъёма отсоединятся одновременно. Чтобы отсоединить провода, потяните вниз за провод, пока он не освободится.
Шаг 8

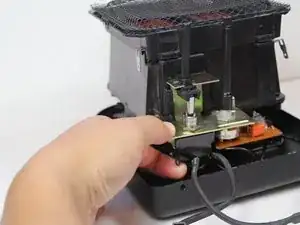

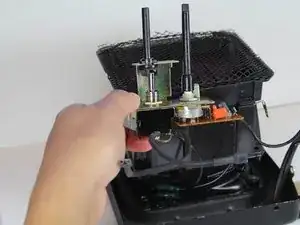

Возьмите блок переключателя и платы управления одной рукой и поднимите его вверх. Потребуется пошевелить его, чтобы освободить. Во время пошевеливания поднимайте его вверх, пока он не выйдет из пластиковых направляющих.
Шаг 9
Запомните, откуда вы отсоединяете провода, чтобы правильно подключить их при повторной сборке нагревателя.

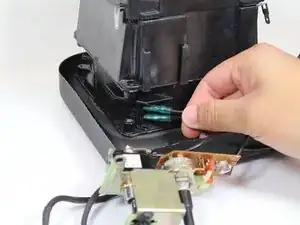

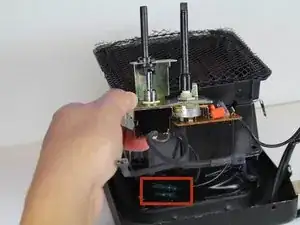

Отсоедините два провода с синими наконечниками, которые идут от выключателя питания/вентилятора и от нижней части платы управления к вентилятору. Чтобы отсоединить провода, отведите их от узла вентилятора, пока они не освободятся.
Шаг 10
Переверните блок переключателя/платы управления.
Шаг 11

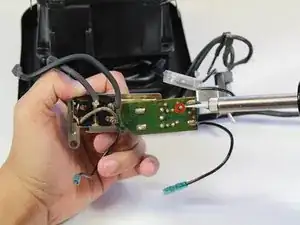

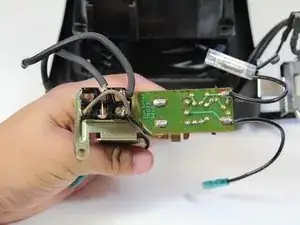

Удалите припой с двух клемм наклонного выключателя с помощью паяльника.
Шаг 12
Удалите наклонный выключатель с платы, потянув его прочь.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
