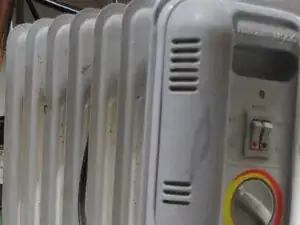

Ремонт шнура питания масляного электрического обогревателя Lakewood модели 7101

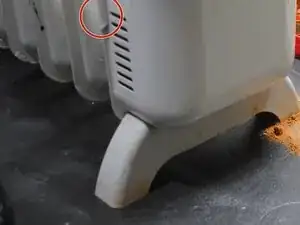

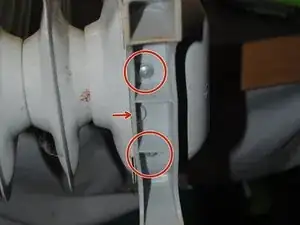

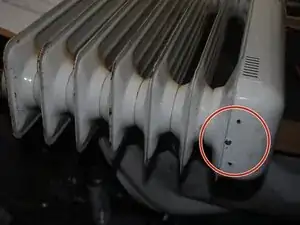

Мне потребовалось время, чтобы понять, как попасть в область проводки под этой крышкой. Ничего не делайте с пластиковой наружной крышкой. Внизу обогревателя есть пластиковая ножка, закреплённая двумя саморезами по металлу. Удалите их, чтобы получить доступ к одному саморезу по металлу, который удерживает крышку.

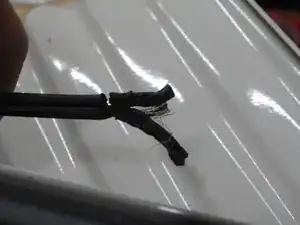

В нормальной эксплуатации шнур обычно изнашивается у зажима. Именно этот случай показан здесь. Если шнур повреждён посередине, требуется полная замена шнура. Не производите соединение (сплайс) сетевого шнура посередине. Это опасно. Если повреждён только штекер, его можно заменить.

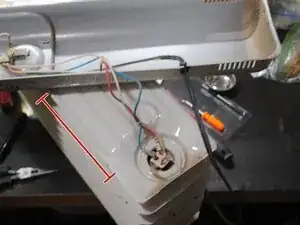

После удаления винтов листовая металлическая крышка сдвигается, открывая все электрические соединения. Мне не удалось сдвинуть её, пока я не поддёл половину крышки отвёрткой из-под загнутого металла, который её держит. После этого я смог легко сдвинуть её вниз и снять. Сначала нужно отломить защёлку.

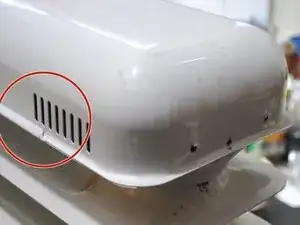

Сильный удар по верхней части крышки может помочь сдвинуть её, но будьте осторожны: термостат хрупкий и закреплён в крышке под круглой ручкой. Пластиковая крышка и переключатели могут не выдержать сильных ударов. Поэтому я поддёрнул крышку отвёрткой.

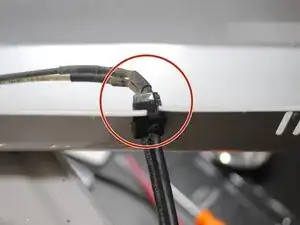

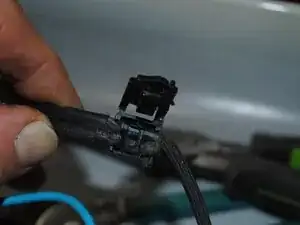

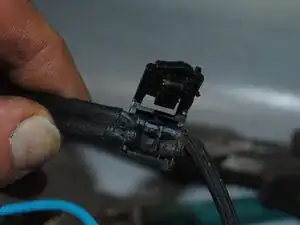

Снимите зажим шнура HEYCO с крышки, используя малые клещи с регулировкой и отвёртку. Нужно одновременно нажать на три защёлки. Затем подденьте и откройте его, чтобы извлечь провод.

HEYCO выпускает специальные инструменты для своих разъёмов, но они очень дорогие и их трудно найти. Большинство из нас использует комбинацию клещей и инструмента для поддевания третьего фиксатора. Будьте осторожны, чтобы не сломать зажим.

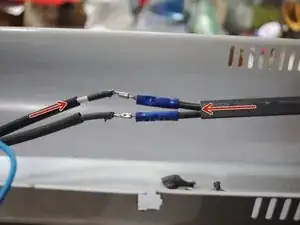

Разрежьте и снимите заводскую термоусадку, отрежьте повреждённый конец провода. Стрипуйте 1/4" или менее, чтобы длина оголённой жилы соответствовала клеммам. Подберите две маленькие термоусадки, которые наденутся на клеммы, и большую — на весь сплайс. Разместите термоусадки на проводах и обожмите клеммы.

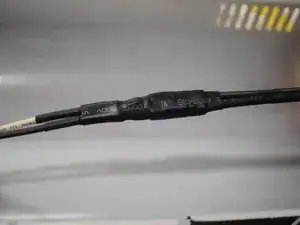

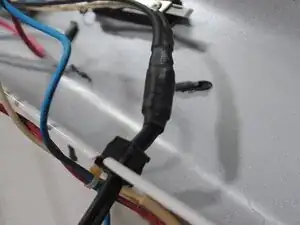

Наденьте термоусадочную трубку на два соединителя, нагрейте феном для термоусадки, затем надвиньте большую термоусадку на весь сплайс и нагрейте до полного усадки. Это обеспечит двойную изоляцию сплайса. Обязательно подключите ребристый провод к нейтрали (белому проводу), а гладкий — к фазному (чёрному).

Установите зажим HEYCO на провод так, чтобы большая плоская сторона была обращена к стороне штекера, и сожмите его газовым ключом. Протолкните шнур через выемку в крышке и вставьте HEYCO в квадратное отверстие.

Провод теперь исправлен. Вставьте верхнюю часть крышки в загнутые кромки внизу и аккуратно сдвиньте её до верха. Установите меньший винт в центральное отверстие, затем прикрутите пластиковую ножку двумя большими винтами. Готово.

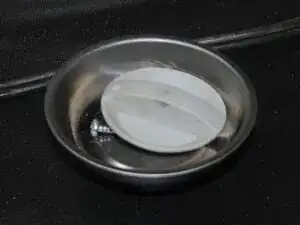

Подсказка: используйте небольшую магнитную ёмкость для винтов и мелких деталей.

Круглая ручка термостата лежит в ёмкости, но её не обязательно снимать для выполнения этого ремонта.
