Замена мотора Nerf N-Strike Elite Hail-Fire

Перед разборкой Nerf Hail-Fire обязательно выньте батареи.

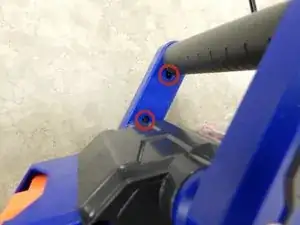

Удалите два винта Phillips 9,0 мм, крепящие отсек для батарей.

Вытяните отсек для батарей.

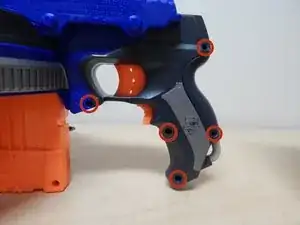

Удалите пять винтов Phillips 9,0 мм, фиксирующих спусковой механизм.

Удалите один винт Phillips 11,0 мм, крепящий каморы магазина.

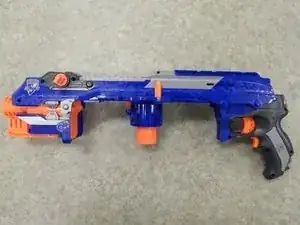

Поднимите весь модуль камер вверх, чтобы отделить его от остальной части игрушки.

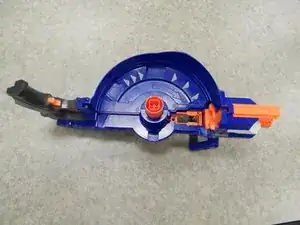

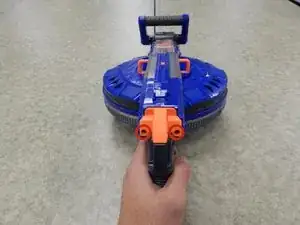

Снимите обе половины кольца, потянув его вверх, пока защёлка не освободится.

Для этого требуется значительная сила; при неосторожных действиях можно сломать пластмассовую защёлку.

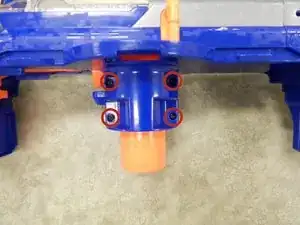

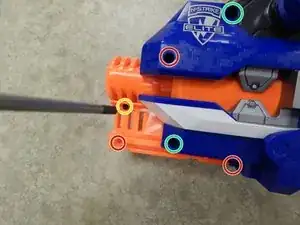

Удалите четыре винта Phillips 9,0 мм с только что обнажённого цилиндра.

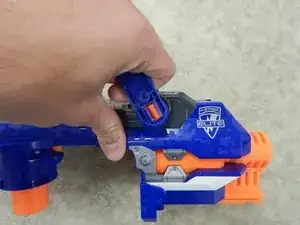

Удалите три винта Phillips 9,0 мм, удерживающие верхний язычок игрушки.

Удалите три винта Phillips 9,0 мм, удерживающие ударную камеру.

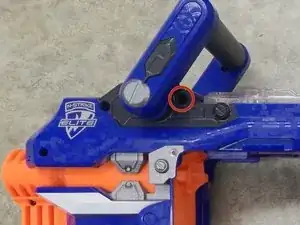

Удалите один винт Phillips 7,0 мм под стволом.

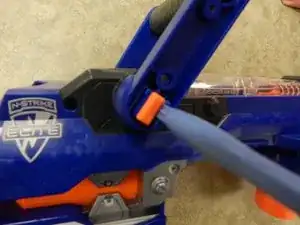

Удалите два винта Phillips 14,0 мм, используя отвёртку длиной примерно 4,0 дюйма и диаметром приблизительно 0,2 см.

Удалите один винт Phillips 14,0 мм, соединяющий рукоять с корпусом игрушки.

Удалите два винта Phillips 9,0 мм, скрепляющие рукоять.

Снимите пластиковую крышку рукояти.

Вставьте один пластиковый лопаточный инструмент в одну сторону оранжевой детали, показанной на фото.

Вставьте второй пластиковый лопаточный инструмент с другой стороны оранжевой детали и постепенно вытяните элемент, освобождая его из рукояти.

Оттяните один конец рукояти от оранжевой защёлки.

Повторите процедуру с другой стороны, чтобы полностью снять рукоять с остальной части игрушки.

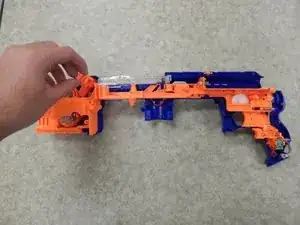

Медленно поднимайте левую половину корпуса. Процесс должен проходить легко; при сопротивлении что-то не так — возможно, вы забыли винт.

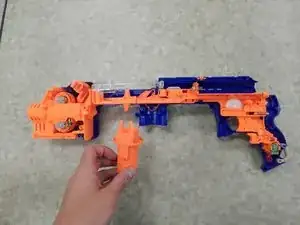

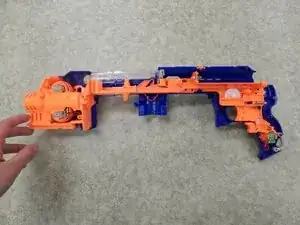

Полностью снимите левую половину корпуса с остальной части игрушки.

Снимите опору картриджа.

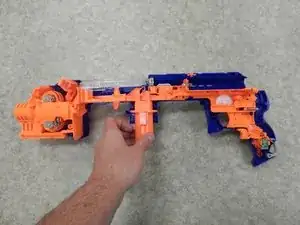

Снимите рукоятку-вращатель.

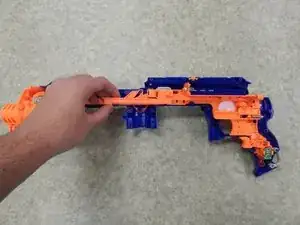

Снимите прозрачную пластиковую крышку ствола.

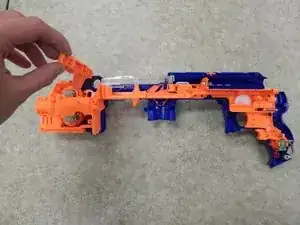

Удалите ударник.

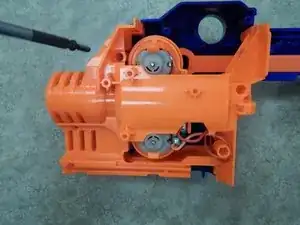

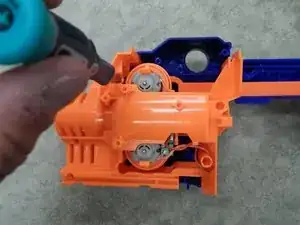

С разобранным устройством найдите мотор в передней части игрушки, как показано на рисунке 1. Удалите два винта Phillips 9,0 мм, крепящие верхнюю крышку корпуса мотора.

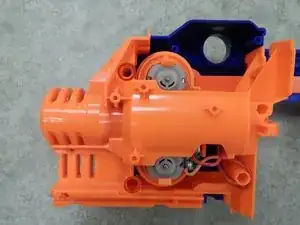

Снимите верхнюю крышку корпуса мотора. Это должно открыть внутреннее устройство мотора.

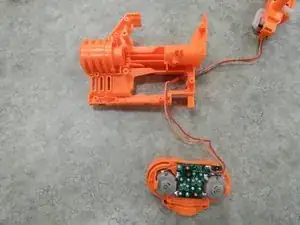

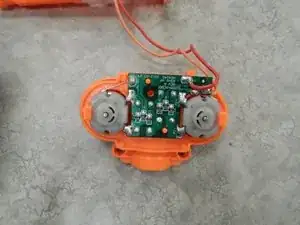

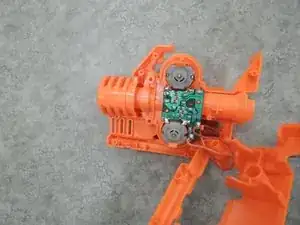

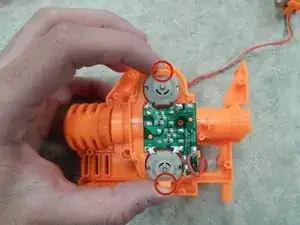

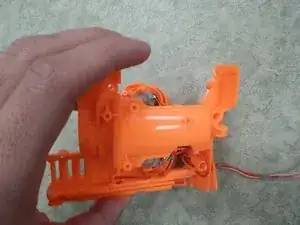

После снятия крышки найдите мотор и управляющую плату. Большим и указательным пальцами сожмите держатели, показанные на рисунке 2, и потяните вверх, чтобы освободить модуль мотора от корпуса. Мотор должен отделиться от корпуса, как показано на рисунке 3.

Отсоедините проводку от мотора, отсоединив провода от платы.
