Замена опорного рычага Celestron Nature DX
Это руководство по замене опорного рычага. Эти рычаги соединяют управляющие рычаги с объективами для регулировки фокусного расстояния.
Шаг 1
Используя пластиковый инструмент для вскрытия, нейлоновую лопатку или металлическую лопатку, вставьте инструмент в шов кожухa в центре устройства. Слегка подденьте инструмент — кожух должен приподняться.
Шаг 2
Начните отрывать кожух от центра. Прилагайте усилие, так как под кожухом есть клеящее вещество, которое прикрепляет его к корпусу. Продолжайте снимать кожух до полного отслаивания.
Шаг 3
Повторите шаги 1 и 2 для другой стороны.
Шаг 4
Снимите верхнюю крышку фокусировочного барабана, как показано. Круговое вращение и подтягивание крышки позволят ей сойти.
Шаг 5
Используйте магнитный захват или магнитную насадку для отвертки, чтобы снять защитный элемент. Защита должна легко сниматься без значительного сопротивления.
Шаг 6
Отвинтите фокусировочный барабан. Он должен сниматься без большого усилия или давления.
Открытые детали будут сильно смазаны. Рекомендуется использовать перчатки.
Шаг 7
Найдите панели перед биноклем между средней осью и объективом и аккуратно отожмите их пальцами.
Шаг 8
Используя отвертку с плоским шлицом, отвинтите выделенный винт крепления управляющего рычага.
Затем пальцами захватите головку винта и полностью вытащите его после отвинчивания и при необходимости замените на новый управляющий рычаг.
Открытые детали будут сильно смазаны. Рекомендуется использовать перчатки.
Шаг 9

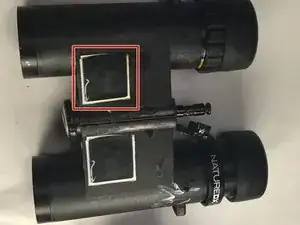

Определите панель на стороне, где вы собираетесь заменить опорный рычаг, как показано на фото.

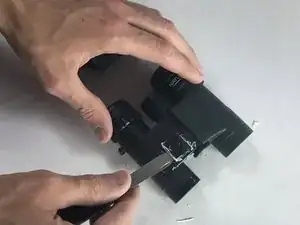

Разрежьте панель ножом. Разрежьте клеевой слой вокруг панели ножом, после чего с его помощью вы сможете приподнять панель и снять её.
Шаг 10

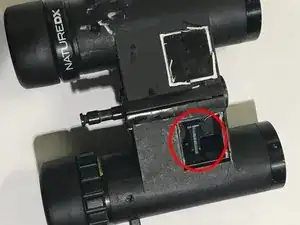

Найдите опорный рычаг. Он обведён красным.
Используя лопатку, подденьте опорный рычаг. Он должен сниматься без большого сопротивления.
Вставьте новый опорный рычаг в теперь открытый паз.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
