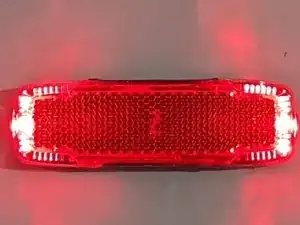

Замена постоянной батареи Busch + Müller Toplight 2C

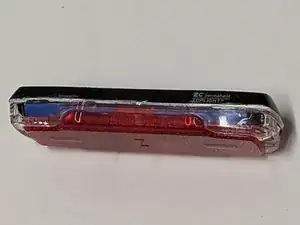

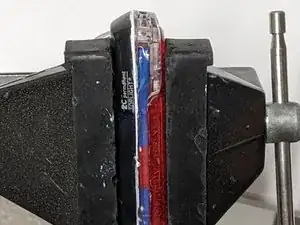

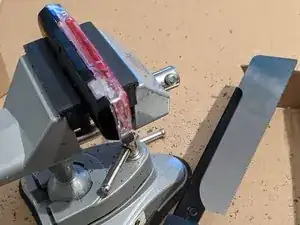

Распилите фонарь вдоль шва ультразвуковой сварки тонкой пилой (например, японской пилой).

Необходимо сделать всего четыре прямых пропила

Пилите аккуратно, чтобы не повредить электронику или батарею

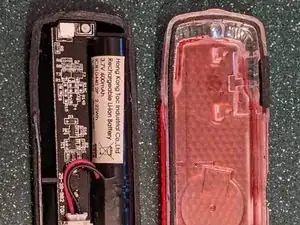

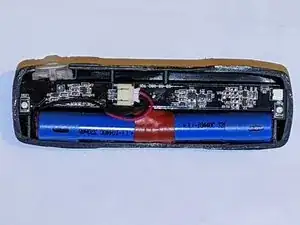

После распиливания корпус должен разойтись на две половины

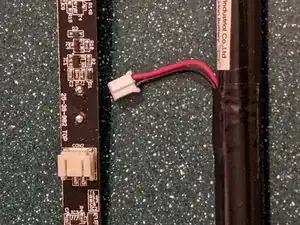

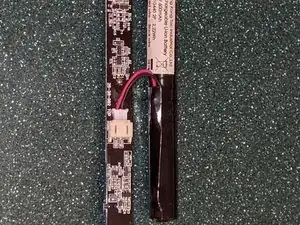

Выньте старую батарею из разъёма

Вилка может сидеть в разъёме относительно плотно. Просто покачайте её, пока не получится вытащить, или используйте плоскогубцы

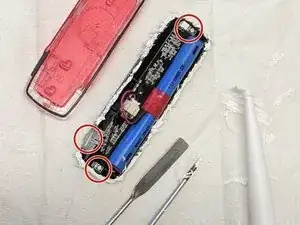

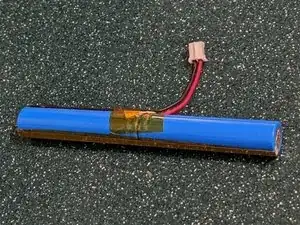

Под чёрной фольгой находятся две литий-ионные ячейки формата AAA.

На двух внешних концах расположены отрицательные контакты, которые соединены металлической скобой

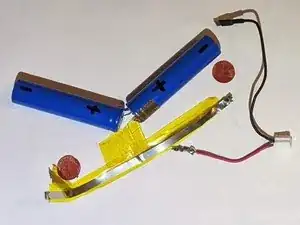

Снимите круглые наклейки и длинную металлическую скобу

Удалите провода, включая разъём

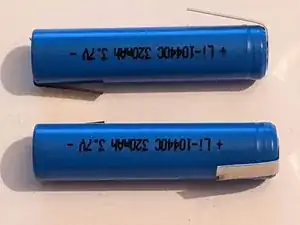

Купите 2× ICR10440 с выводами для пайки

(Используемые здесь батареи — ICR10440; 3,7 В каждая, 320 мА·ч с вывода для пайки)

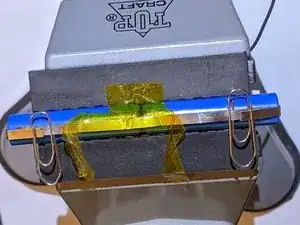

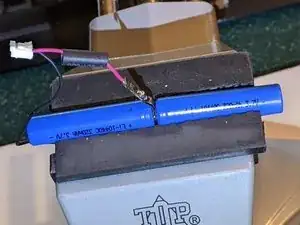

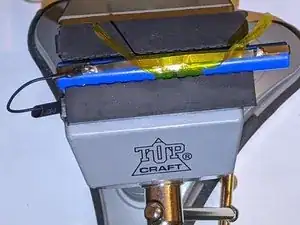

Разместите батареи положительными полюсами друг к другу и припаять выводы

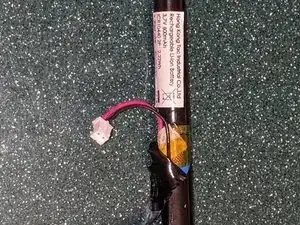

Теперь припаяйте красный соединительный провод

Внешние паяные выводы припаиваются к листовому металлу (скрепка в качестве вспомогательного паяльного элемента).

Чёрный соединительный провод также припаивается к листовому металлу

Наклейте жёлкую изоленту на открытые контакты

Верните круглые красные наклейки на внешние положительные контакты

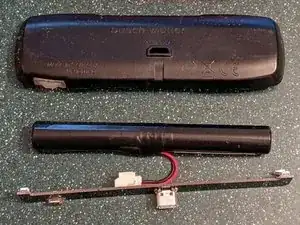

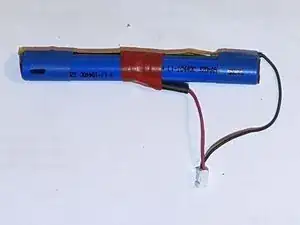

Зафиксируйте новый аккумуляторный блок изолентой.

Вставьте силовой разъём в гнездо платы

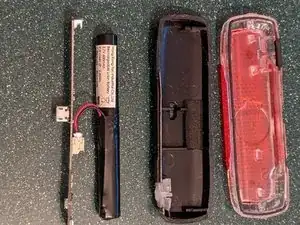

Вставьте плату в чёрный корпус так, чтобы USB-разъём был направлен вниз

Наденьте отражатель

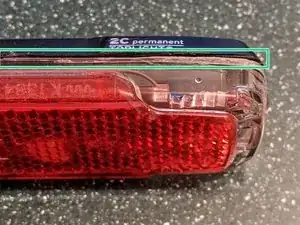

Чтобы корпус снова стал водонепроницаемым, ранее распиленный шов должен быть склеен герметизирующим клеем. Это можно сделать, например, с помощью Sikaflex

Нанесите клей аккуратно по контуру (например, Sikaflex)

Убедитесь, что светодиоды и выключатель остаются чистыми.

Закройте корпус и дайте клею затвердеть.

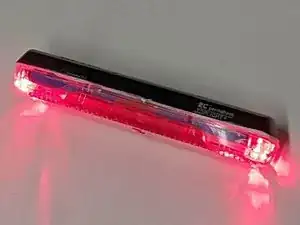

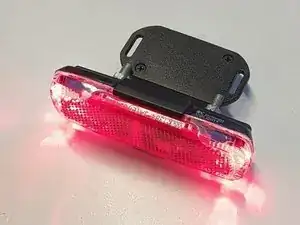

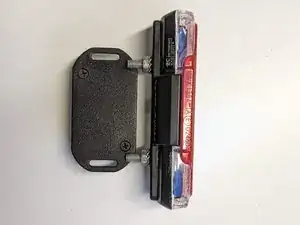

Защёлкните фонарь в держателе
