Как отрегулировать пределы заднего переключателя Suntour XC Sport
У Вас велосипед, у которого цепь сходит с кассеты? Это проблема, которая может быть вызвана неправильными пределами переключателя, и это руководство содержит простые шаги для её устранения.
В этом руководстве используется конкретный переключатель Suntour XC Sport, но тот же процесс обычно применим и к большинству других переключателей.
Перед началом работы может понадобиться пара перчаток, которые не жалко испачкать, так как Вы, вероятно, запачкаете руки смазкой велосипеда. Однако это не обязательно, как видно на фотографиях в руководстве.
Обратите внимание, что производитель обычно предварительно настраивает пределы переключателя в соответствии с Вашим велосипедом, но это руководство может быть полезно, если Вы недавно заменили переключатель или упали с велосипеда.
Это руководство не рассматривает проблему, когда цепь не переключается на конкретную передачу. Эта проблема обычно связана с механизмом индексации переключателя, и решения можно найти в других руководствах.
Шаг 1

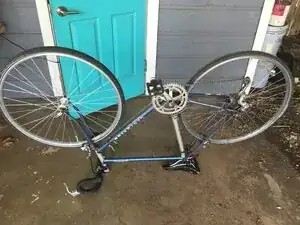

Переверните велосипед вверх колесами. Нам нужно будет крутить педали при проверке настройки, но не хочется, чтобы велосипед уехал.
Если хотите, можно установить велосипед в тисках и приподнять над полом, но это не обязательно.
Шаг 2

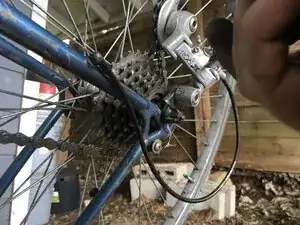

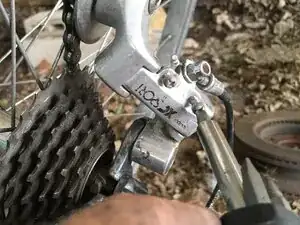

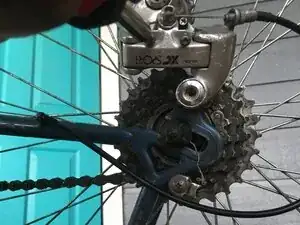

Ослабьте регулировочные винты предела низкого (L) и высокого (H) положений заднего переключателя — крестовые винты 5 мм — с помощью отвертки Phillips #1.
В этом примере винты имеют диаметр 5 мм, но подойдёт любая отвертка с близкой по размеру насадкой.

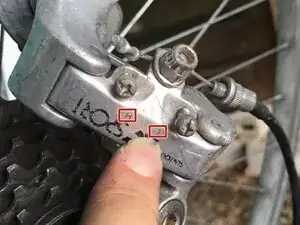

Если маркировка отсутствует, можно определить низкий и высокий винты, закручивая их. При закручивании низкий винт смещает пределы от колеса, а высокий — к колесу.
Шаг 3

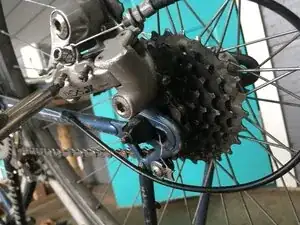

Переключите заднее колесо на 1-ю передачу (самая большая звездочка).
Ослабьте низкий винт на четверть оборота отверткой Phillips #1 и прокрутите педали.
Повторяйте до тех пор, пока цепь не соскользнёт в сторону колеса.
Шаг 4

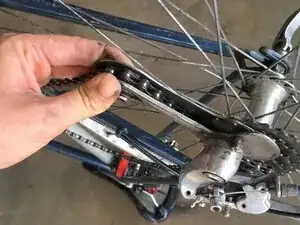

Вручную верните цепь на самую большую звездочку и затяните низкий винт на четверть оборота.
Прокрутите педали и повторяйте этот шаг, пока цепь не останется на звездочке.
Если трудно вернуть цепь, можно ослабить натяжение, нажав вниз на нижнюю часть переключателя.
Шаг 5
Переключите заднее колесо на самую высокую передачу (самая маленькая звездочка).
Ослабьте высокий винт на четверть оборота отверткой Phillips #1 и прокрутите педали.
Повторяйте до тех пор, пока цепь не соскользнёт в сторону от колеса.
Шаг 6
Вручную посадите цепь на самую маленькую звездочку и затяните высокий винт на четверть оборота.
Прокрутите педали и повторяйте этот шаг, пока цепь не останется на звездочке.
Опять же, если трудно надеть цепь, можно ослабить натяжение, нажав вниз на нижнюю часть переключателя.
Переверните велосипед в нормальное положение, и Вы сможете ездить без соскальзывания цепи.

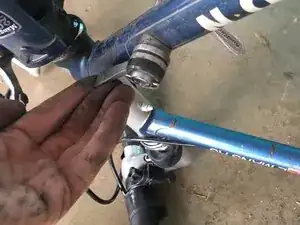

Если руки покрылись смазкой после выполнения ремонта, она смоется мылом и водой.
Заключение
К концу этого руководства цепь Вашего велосипеда больше не должна соскальзывать с задней кассеты.
