Замена крышки отсека батареи — бинокль Canon 10x30 IS
Крышка отсека батареи бинокля Canon 10x30 IS часто ломается и её части теряются. Доступна запасная крышка, но инструкции по её установке отсутствуют. Я нашёл несколько статей с частичными указаниями и сумел отремонтировать свой бинокль. Это руководство документирует процедуры, которые я использовал.
Шаг 1
Первый шаг — снять нижнюю крышку, в которой расположен отсек для батареи. Я использовал инструменты, показанные на первой фотографии.

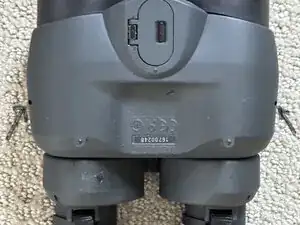

Ослабьте два очень маленьких крестообразных винта, расположенных глубоко в отверстиях по обеим сторонам, как показано на фото.
Удалите один крестообразный винт между регулируемыми окулярами, как показано на фото. Это очень короткий винт, не потеряйте его!
Аккуратно подденьте и снимите пластиковую шильду. Она приклеена двусторонней клеевой лентой. Удалите остатки клея.
Шаг 2
Снимите резиновые защитные накладки вокруг объективов.
Для каждого объектива выкрутите два винта, удерживающие пластиковое кольцо вокруг объектива, как указано на фото.
Для каждого объектива снимите пластиковое кольцо вокруг объектива. На втором фото показано удалённое кольцо.
Теперь аккуратно подденьте по кругу нижнюю половину корпуса, используя пластиковый инструмент. Если нужно поддеть металлическим инструментом, делайте это там, где было снято пластиковое кольцо, чтобы любые царапины на пластике были скрыты крышкой.
Снимите нижнюю крышку и отложите в сторону узел с объективами/электроникой бинокля.
Шаг 3
Посмотрите внутри крышки за петлёй крышки батарейного отсека. Там находится маленькая металлическая деталь, удерживающая дверцу петли на месте. Язычок, удерживающий эту деталь, необходимо отогнуть, чтобы деталь прошла через прорезь. (это непросто, действуйте медленно!) Язычок отмечен белым на фото. Понадобятся прочные плоскогубцы с узким носом.
После отгибания язычка переверните крышку. С внешней стороны деталь можно поддеть, чтобы старая крышка батарейного отсека была удалена, а новая — вставлена. Убедитесь, что новая крышка открывается и закрывается правильно.
Внутри крышки отогните язычок удерживающей детали так, чтобы деталь не выпала. Не обязательно загибать его полностью в исходное положение. Если вы сломаете язычок, можно, по-моему, приклеить деталь с внешней стороны, чтобы она не выпала.
Для повторной сборки бинокля выполните эти инструкции в обратном порядке.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
