Замена карбюратора газонокосилки 460BSP500E-3

Трещотка и головки 5/16 дюйма и 9/32 дюйма

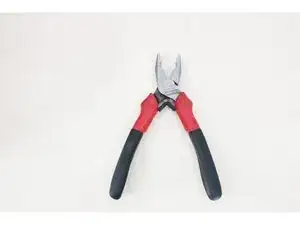

Плоскогубцы

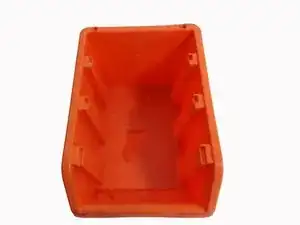

Емкость для бензина

Если у вас нет дюймовых головок, можно заменить 5/16" головку на метрическую 8 мм, а 9/32" — на метрическую 7 мм.

Снятие стартерного механизма с ручным запуском обеспечивает значительно более легкий доступ при замене карбюратора.

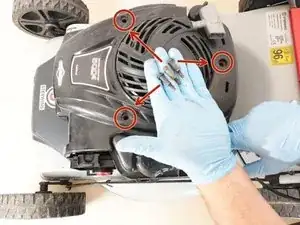

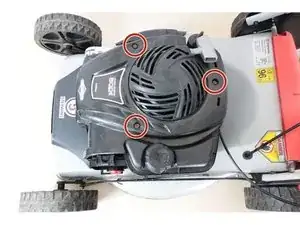

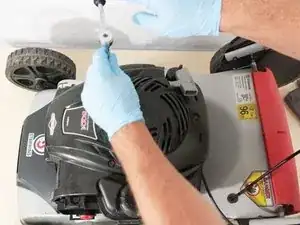

Отверните 3 крепёжных винта при помощи 5/16 дюймовой головки.

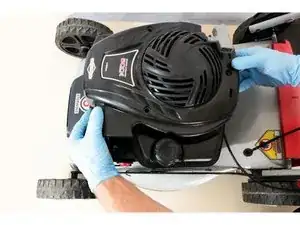

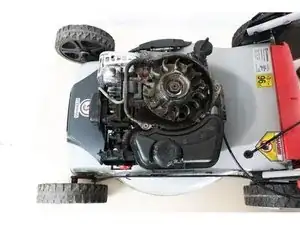

Поднимите стартерный механизм после снятия винтов.

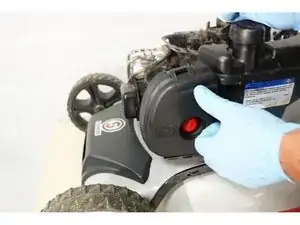

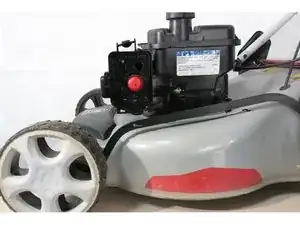

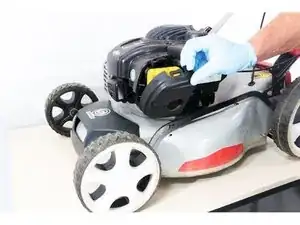

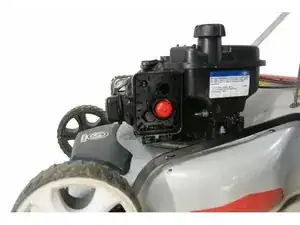

Снимите крышку воздушного фильтра.

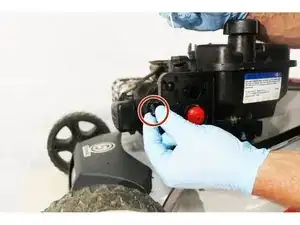

Удалите элемент фильтра, чтобы получить доступ к крепёжным винтам карбюратора.

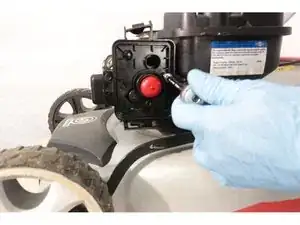

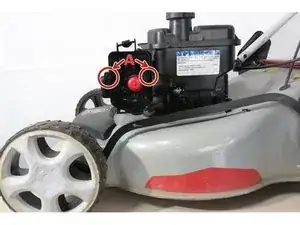

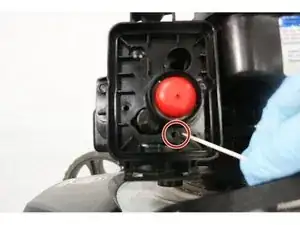

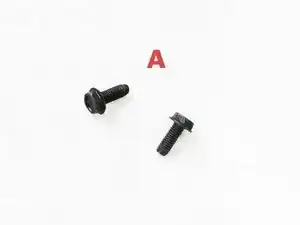

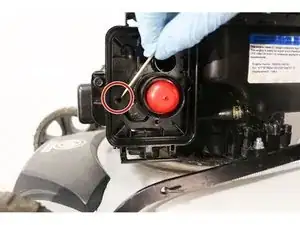

Снимите 2 винта, отмеченные на фото буквой «A», используя головку 5/16 дюйма.

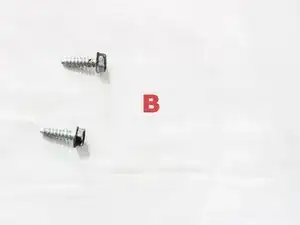

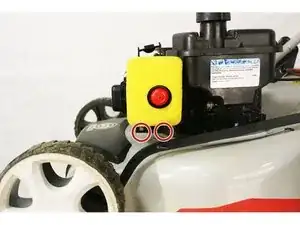

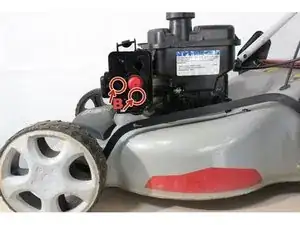

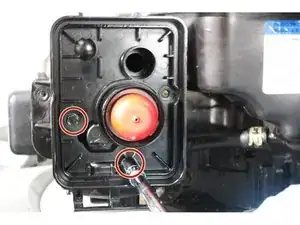

Снимите 2 винта, отмеченные на фото буквой «B», используя трещотку с головкой 9/32 дюйма.

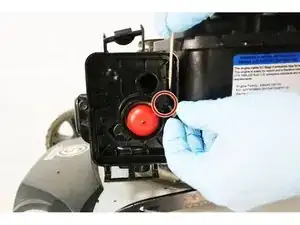

Отсоедините корпус, отсоединив вентиляционный шланг.

Снимите корпус.

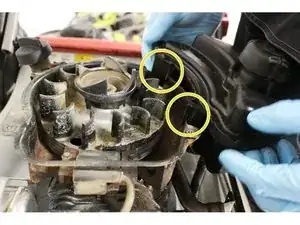

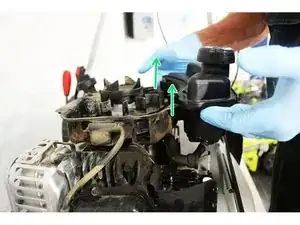

Пододвиньте бак вверх, чтобы отстегнуть его.

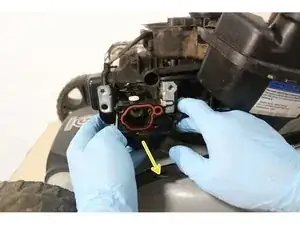

Оттяните карбюратор на себя.

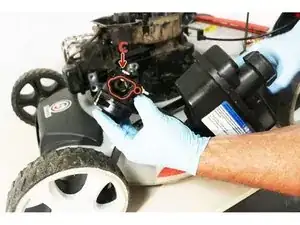

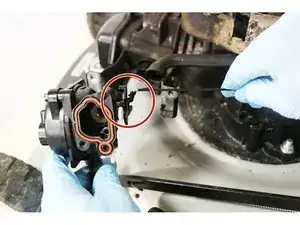

Наклоните его вниз, чтобы отделить тягу от регулировочного элемента, отмеченного на фото буквой «C».

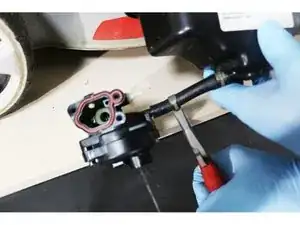

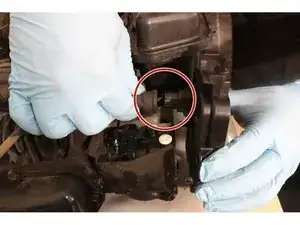

Плоскогубцами сдвиньте хомут, чтобы отсоединить топливный шланг.

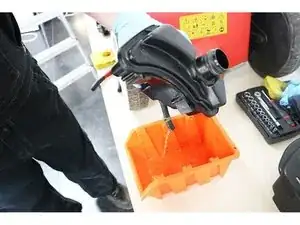

Слейте бензин в подходящую емкость.

Подсоедините шланг от бака к карбюратору.

Верните на место пружинный хомут при помощи плоскогубцев.

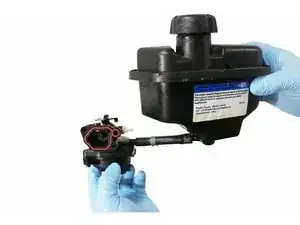

Держа карбюратор на боку, наденьте дроссельную тягу на управление заслонкой дросселя.

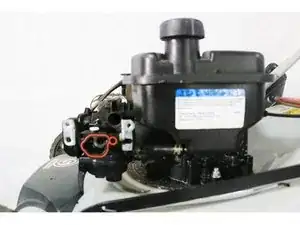

Поверните сборку вверх на 90° и установите карбюратор на впускную трубу.

Вставьте топливный бак в его монтажные выемки.

Подсоедините вентиляционный шланг.

Установите корпус воздушного фильтра, совместив отверстия для винтов с опорным кронштейном.

Затяните 2 винта, отмеченные на фото буквой «A», используя головку 5/16 дюйма.

Затяните 2 винта, отмеченные на фото буквой «B», используя головку 9/32 дюйма.

Установите элемент фильтра и крышку, совместив выступы в крышке.

Установите стартерный механизм и закрепите его тремя винтами, используя головку 5/16 дюйма.
