Телескопическая ручка — важная деталь любого чемодана на колёсах. Если она согнулась или износилась, она может перестать плавно двигаться или полностью застрять, что весьма неудобно.

В этом руководстве показано, как заменить ручку на чемоданах Patagonia Freewheeler и Freightliner Roller. В некоторых случаях простая смазка может решить проблему. Если это ваш случай, ознакомьтесь с руководством по смазке застрявшей ручки чемодана: Смазка застрявшей ручки чемодана.

Запасные части в настоящее время недоступны. Чтобы отремонтировать чемодан, отнесите его в ближайший розничный магазин Patagonia для оценки ремонта или отправьте в Patagonia через их услугу почтового ремонта.

Связанные руководства

Вернуться на главную страницу Patagonia Care & Repair.

Шаг 1

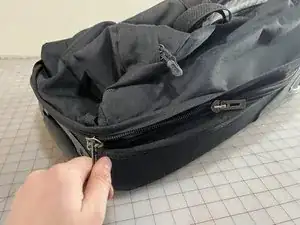

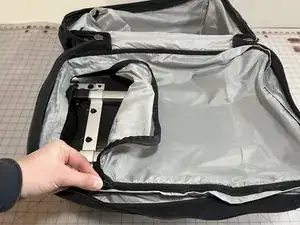

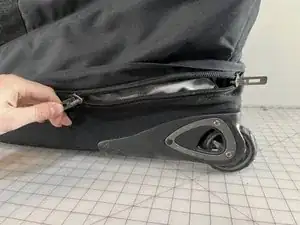

Расстегните молнию у основания сумки, затем расстегните молнию внутреннего отделения, чтобы получить доступ к механизмам ручки.

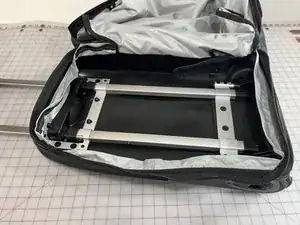

Все металлические штанги должны быть прямыми, а пластиковые корпуса — целыми. Замена ручки не поможет, если металлические штанги или корпуса ручки повреждены или согнуты.

Если есть вероятность, что ручка заедает, но не повреждена, попробуйте сначала её смазать.

Шаг 2

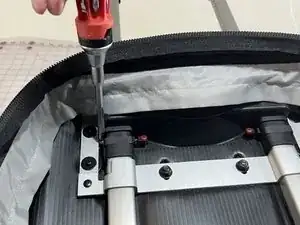

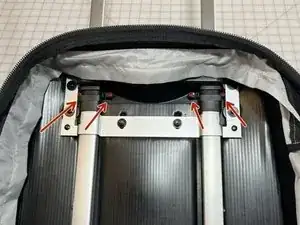

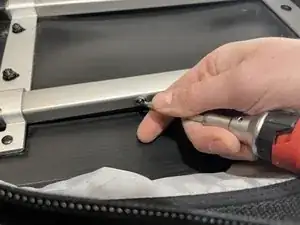

Отвёрткой Phillips PH1 отвинтите четыре винта на верхнем кронштейне ручки.

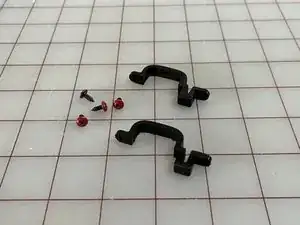

Затем снимите две чёрные пластиковые фиксирующие защёлки, которые держались на красных винтах.

Не потеряйте эти детали! Положите их в безопасное и доступное место — они будут использованы повторно.

Шаг 3

Нажмите кнопку разблокировки ручки, чтобы втянуть фиксирующие пазы на ручке.

Если пазовые фиксаторы не втягиваются, воспользуйтесь острой палочкой (например, отвёрткой), чтобы вручную вдавить фиксаторы в корпус ручки.

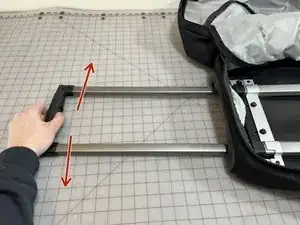

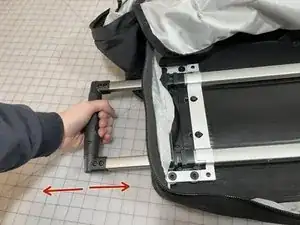

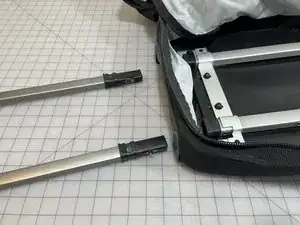

Поднимите ручку и выньте её из корпуса. Используйте повторяющееся движение из стороны в сторону, чтобы освободить чёрные пластиковые втулки в нижней части ручки.

Утилизируйте повреждённую ручку надлежащим образом.
