Разборка светильника Mediacous ME-NL02 в виде яйца
У моего брата есть этот светильник, и после нескольких падений функция сенсора сломалась. Это послужило причиной его разборки для более тщательного осмотра.
Причиной неисправности стало отслоение батарейного клея от основания, из-за чего батарея отошла, и провод для сенсорной функции оборвался.
Шаг 1

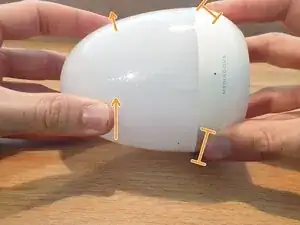

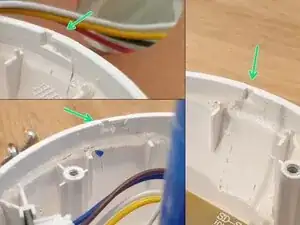

Светящийся экран соединен с нижней частью с помощью байонетного замка, см. зелёные стрелки на рисунке 1. Кроме того, светящийся экран герметично прикреплён к нижней части с помощью силиконового шва.

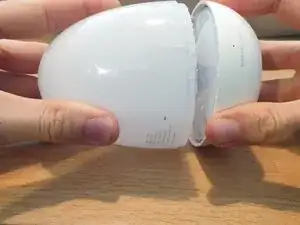

Держите нижнюю часть одной рукой и поворачивайте верхнюю часть - светящийся экран - против часовой стрелки, чтобы разблокировать байонетный замок.

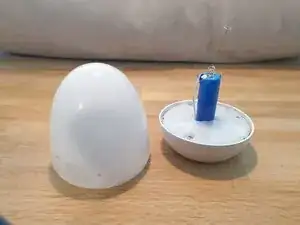

Поднимите светящийся экран и снимите его.
Шаг 2

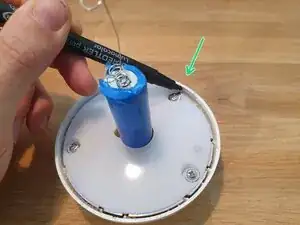

Используйте ручку, чтобы отметить положение лампочки на основании. На лампочке уже есть стикер со стрелкой.

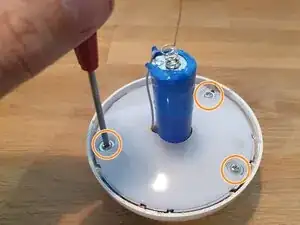

Снимите все три винта с помощью крестовой отвертки.
Шаг 3
Лампочка соединена с основанием проводами. Не раздвигайте детали слишком далеко, чтобы не повредить провода.

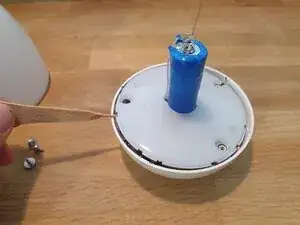

Используйте лопаточку, чтобы приподнять лампочку, чтобы вы могли захватить её пальцами.

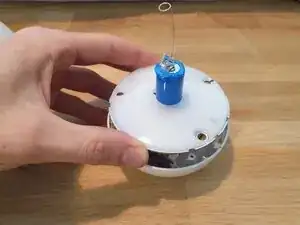

Аккуратно поднимите лампочку над батареей и отложите в сторону.

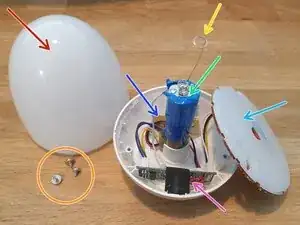

Шаг 4
светящийся экран
3x винт с крестовой головкой
антенна для сенсорной функции светящегося экрана
батарея
LED лампочки

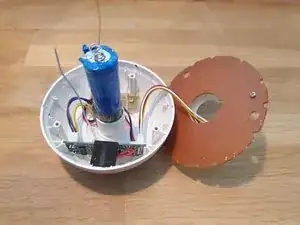

печатная плата с кнопкой
главная печатная плата
Заключение
Переверните шаги, чтобы собрать устройство обратно.
Перевод руководства с ifixit.com
