Замена ручки на сумке Black Hole® с колесиками

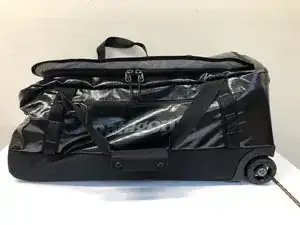

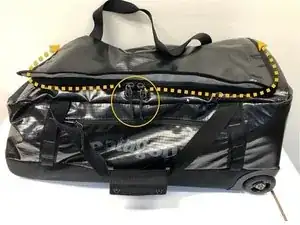

Положите багаж на спинку и найдите бегунки основной молнии.

Полностью расстегните основную молнию.

Откройте клапан основного отделения.

Рекомендуется фонарь или налобный фонарь при работе внутри сумки.

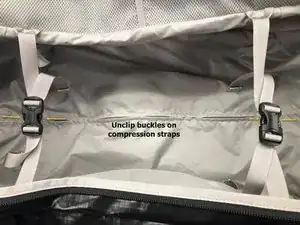

Отстегните пряжки компрессионных ремней для облегчения доступа в основное отделение.

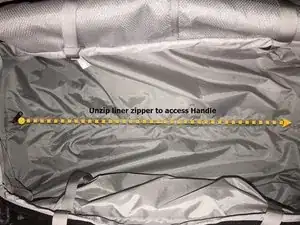

Внизу основного отделения разомкните молнию подкладки, чтобы обнажить корпус ручки внутри отсека подкладки.

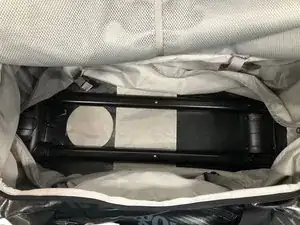

Отодвиньте ткань подкладки в сторону.

Важно не потерять винты при демонтаже.

Найдите внутренний верхний кронштейн ручки для снятия.

Отверткой Phillips #2 выкрутите все 5 винтов внутреннего верхнего кронштейна.

После снятия всех винтов можно снять внутренний верхний кронштейн ручки.

Найдите нижний штырь ручки и снимите 2 винта.

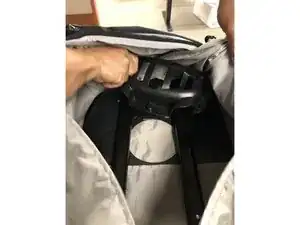

Чтобы извлечь ручку из сумки, потяните узел ручки прямо наружу, одновременно отталкивая ткань внутрь от пластикового корпуса ручки, чтобы отделить её от сумки.

Как только внешний пластиковый узел ручки освободится от сумки, продолжайте тянуть ручку прямо наружу, чтобы полностью извлечь её из сумки.

Узел ручки теперь снят.

Установите новую ручку в отверстие для внешней верхней ручки сумки, как показано.

Вставьте штырь ручки в паз нижнего кронштейна.

При вставке ручки совместите винтовой штырь внешнего пластикового корпуса ручки с каждым отверстием в сумке.

После установки новой ручки вверните винты в нижний штырь. Не затягивайте чрезмерно.

Поместите внутренний верхний кронштейн ручки поверх корпуса ручки. См. справочное изображение №1

Убедитесь, что внутренний верхний кронштейн выровнен со штырем корпуса ручки для правильной установки винтов. См. справочное изображение №2

Используя отвертку Philips #2, вверните винты в последовательном порядке, как показано на справочном изображении №3, чтобы облегчить установку, удерживая кронштейн на месте. Не затягивайте чрезмерно.

После установки всех 5 винтов проверьте крепление верхнего кронштейна ручки, подняв кронштейн у каждого винтового посадочного места. Любой винт, установленный ненадёжно, следует установить повторно до плотного закрепления.

Проверьте ручку, чтобы убедиться, что она работает правильно, полностью выдвинув её до фиксации в положении.

Сдвиньте ручку в среднее фиксирующее положение.

Полностью сложите ручку в корпус. Ручка должна зафиксироваться на месте.

Застегните молнию внутренней подкладки.

Вставьте пряжки компрессионных ремней на место.

Застегните клапан основного отделения и защёлкните мягкий захватный ремень.

Ремонт завершён. Отличная работа!
