Настольная LED лупа с регулируемой яркостью 'Daylight' модель DEAU25200 Неполадка фрикционного петельки
Регулируемая настольная LED лупа на 12 вольт имела неисправную фрикционную петельку в основании, поэтому ее угловое положение нельзя было установить.
Разборка показала, что внутри пластикового крепления находилась металлическая фрикционная петелька, которая была слишком жесткой, что привело к повреждению пластикового ободка. Фрикционная петля (или моментная петля) была смазана силиконовой смазкой, и ее винт был отрегулирован, чтобы в результате проб и ошибок было достаточно трения для установки лампы под нужным углом.
Для компенсации поврежденного пластикового крепления были использованы новые гайка и болт.
Шаг 1

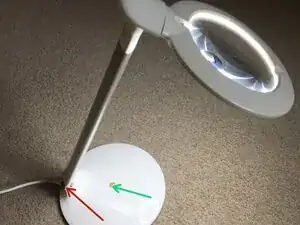

Общий вид настольной лампы с LED подсветкой на 12 вольт и увеличительным стеклом. Красная стрелка указывает местоположение поврежденной петли. (Зеленая стрелка указывает местоположение сенсорного диммера)
Шаг 2

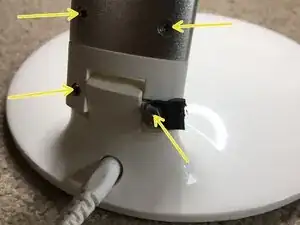

Отвинтите 4 маленьких винта (желтые стрелки указывают местоположения), чтобы разделить пластиковое крепление на две части. Для этого потребуется маленькая отвертка Philips Jewellers с плоскогубцами, так как их может быть трудно извлечь.

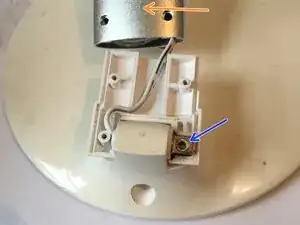

На втором изображении показано крепление с удаленной частью (оранжевая стрелка) и одной стороной крепления, снятой для обнажения фрикционной петли (синяя стрелка).
Шаг 3

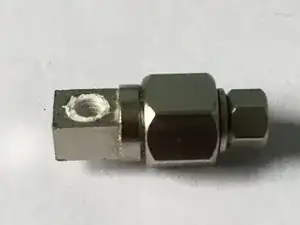

На изображении представлена фрикционная петля, которую можно извлечь из ее шестигранного корпуса. (обратите внимание на кусок сломанного белого пластика в отверстии).
Квадратная секция должна вращаться внутри большой шестигранной секции (используйте тиски или аналог). Если она слишком жесткая, отвинтите маленькую гайку и шайбы и положите немного силиконовой смазки в зазоры и распределите ее. Вы можете отрегулировать трение, затянув маленькую гайку с различными усилиями при сборке.
Процесс включает немного проб и ошибок, чтобы получить нужное количество трения, поэтому может потребоваться несколько раз заново собрать лампу, чтобы stem удерживался в положении.
Шаг 4

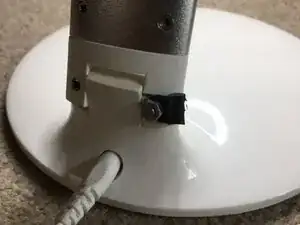

В зависимости от того, насколько повреждено пластиковое крепление из-за 'жесткой' фрикционной петли, может потребоваться заменить оригинальный маленький (6 мм) винт на более крупный (18 мм) болт с гайкой.
Это потребует сверления/заключения отверстия прямо через крепление и фрикционную петлю, чтобы сделать его достаточно большим для болта, чтобы изношенные части можно было зажать вместе. Сохраните сломанную деталь белого пластика во фрикционной петле, расширяя отверстие для создания хорошей подгонки.
Вам может понадобиться клин с отверстием, чтобы использовать его в качестве шайбы, так как гайка затягивается на изогнутой поверхности. (Я использовал половину зажима для
Перевод руководства с ifixit.com
