Замена USB порта Numark N4
Неправильная работа USB может вызвать множество различных проблем. Это руководство предназначено для того, чтобы показать читателю, как безопасно заменить USB-выход, чтобы восстановить правильную работу вашего Numark N4 без необходимости замены всей материнской платы.
Обратите внимание, что это руководство требует пайки. Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Шаг 1
Переверните Numark N4 так, чтобы нижняя панель была обращена вверх.
Ослабьте и удалите 17 винтов по 12 мм с нижней панели, используя отвертку Phillips #2.
Шаг 2
С помощью пальцев аккуратно разъедините две панели устройства, пока не почувствуете сопротивление от кабелей.
Шаг 3
С помощью пальцев аккуратно отключите более крупный ленту, как показано на фото.
Шаг 4
С помощью пальцев аккуратно отключите меньший ленту, как показано на фото.
Шаг 5
С помощью пальцев аккуратно отключите желтый и красный кабели, как показано на фото.
Шаг 6
Полностью откройте две панели, аккуратно разместив каждую сторону на рабочей поверхности, чтобы избежать повреждений кнопок на внешней стороне.
Шаг 7

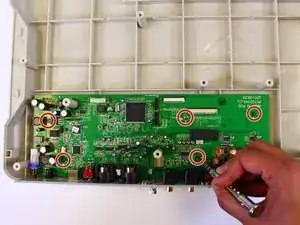

Ослабьте и удалите пять винтов по 12 мм с платы, используя отвертку Phillips #2.
Шаг 8
Аккуратно извлеките плату из корпуса.
Шаг 9

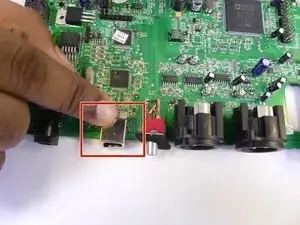

Найдите USB на плате.
С помощью паяльной станции аккуратно распаяйте точки соединения с USB-выходом.
Чтобы ознакомиться с безопасностью пайки и техниками, пожалуйста, посетите Как паять и распаивать соединения.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
