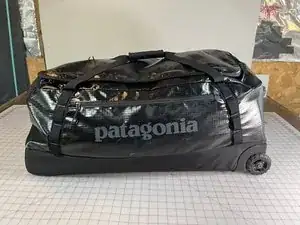

Замена колеса в сумке Patagonia Black Hole® Wheeled Duffel
Колёса на чемоданах с роликами со временем изнашиваются или могут полностью оторваться. В таких случаях лучшим решением является полная замена колеса.
Это руководство покажет, как оценить повреждение колеса и заменить колёса и оси в сумке Patagonia Black Hole® Wheeled Duffel.
Прочтите всё руководство перед началом ремонта и подготовьте необходимые инструменты и материалы. Для успешного выполнения ремонта необходимы детали, специфичные для Patagonia; их можно получить, позвонив или написав службе поддержки Patagonia.
В качестве альтернативы отнесите сумку в местный розничный магазин Patagonia для оценки ремонта или отправьте её в Patagonia через их службу ремонта по почте.
Связанные руководства
- Замена ручки в сумке Patagonia Black Hole® Wheeled Duffel
- Замена колеса в багажe Patagonia Freewheeler/Freightliner
Вернуться на главную страницу Patagonia Care & Repair.
Шаг 1

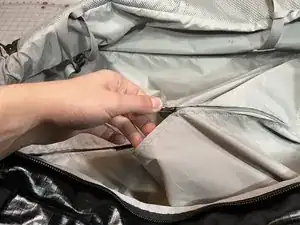

Начните с пустой сумки — откройте главный отсек на молнии.

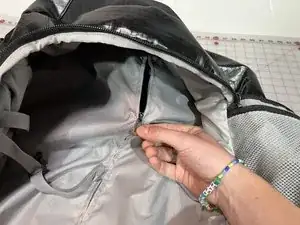

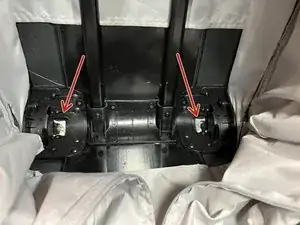

Найдите молнию в подкладке и разомкните её. Это откроет доступ к внутренней части пластикового корпуса колеса.

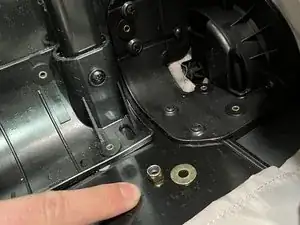

Если колесо и ось отсутствуют, внутри этого отделения подкладки может болтаться гайка и шайба. Попробуйте найти шайбу и гайку для повторного использования.
Совет ремонтника Patagonia: чтобы улучшить видимость, используйте дополнительный источник света, например фонарик или налобный свет.
Шаг 2
Если повреждённое колесо и ось всё ещё прикреплены, найдите гайку оси внутри отделения подкладки и зафиксируйте её разводным ключом.
Если доступ закрыт избыточной пеной и тканью подкладки, смотрите Шаг 5, затем вернитесь.

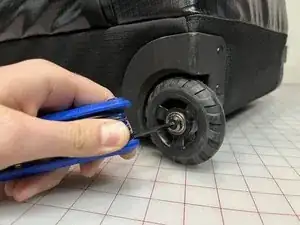

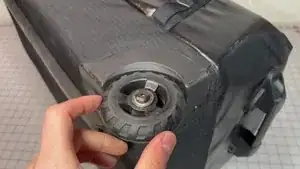

С наружной стороны поверните ось шестигранником 4 мм, чтобы освободить колесо и ось из пластикового корпуса. Сохраните шайбу и гайку для повторного использования.
Правильно закручено — направо, откручено — налево!
Проверьте работоспособность другого колеса и снимите его, если оно повреждено.
Шаг 3

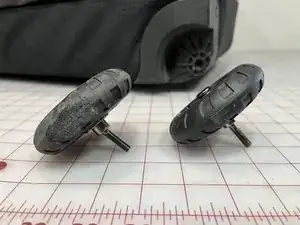

Оцените состояние обоих колёс на багаже:
Повреждённый протектор – если у колеса стёрлась резиновая поверхность или есть сплющенное место (смотрите изображение #2), колесо необходимо заменить — переходите к Шагу 5.

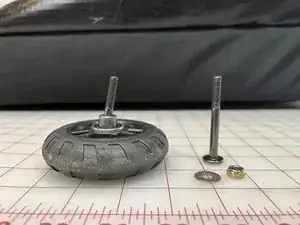

Повреждённая ось – если само колесо в рабочем состоянии, но ось погнута (смотрите изображение #3), продолжайте на Шаг 4.
Отсутствует колесо – если как колесо, так и ось отсутствуют, переходите к Шагу 5.
Ответственно утилизируйте любые непригодные детали.
Шаг 4

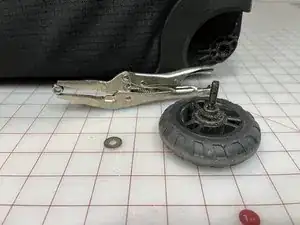

Если само колесо в рабочем состоянии, но ось погнута, часто можно освободить колесо, отрезав ось.

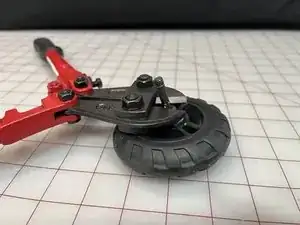

Используя болторезы, отрежьте ось как можно ближе к колесу.
Наденьте защитные очки.

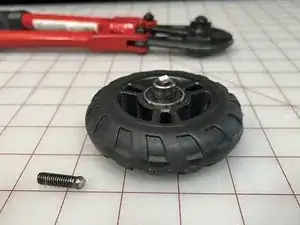

Если отрезанная часть оси осталась внутри колеса, подоприте колесо о прочную поверхность и постукивайте по срезанному концу оси плоской отвёрткой и молотком, пока ось не выйдет.
Я же говорил насчёт защитных очков?
Шаг 5

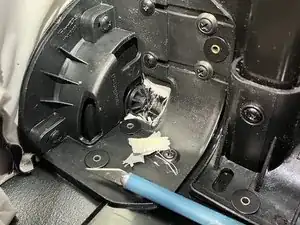

Часто доступ к задней части пластикового корпуса закрыт избыточной пеной и тканью подкладки.
Допустимо срезать этот излишек с помощью канцелярского ножа.
Будьте предельно осторожны, чтобы не порезаться и не повредить другие части сумки.
Шаг 6

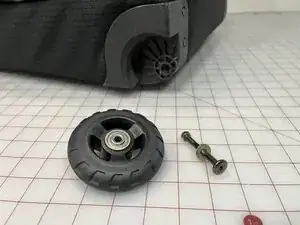

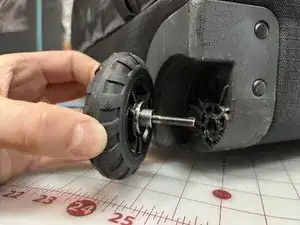

Наденьте новое или восстановленное колесо на новую ось и вставьте ось в пластиковый корпус колеса.
Внутри пластикового корпуса поместите на ось шайбу и гайку и заверните их пальцами до прикрепления.

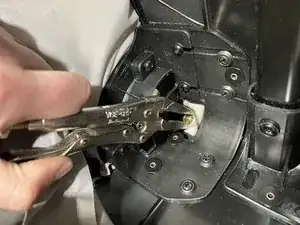

Затем зафиксируйте гайку разводным ключом или тонкогубцами и затяните ось снаружи шестигранником 4 мм.
Убедитесь, что стопорное нейлоновое кольцо на гайке захватывает ось. Это предотвращает отворачивание гайки в процессе использования.
Шаг 7
Не затягивайте гайку чрезмерно.
Проверьте работу колеса, раскрутив его или прокатив сумку по полу.
Идеально затянутое колесо Black Hole вращается свободно примерно 1–2 секунды.
Шаг 8
Проверьте отделение подкладки, чтобы убедиться, что инструменты не оставлены внутри.
Закройте молнию отделения подкладки.
