Ремонт starters для флуоресцентных ламп (сплавленный биметаллический контактор)
Starter — это, как следует из названия, элемент, который "запускает" флуоресцентную лампу. По сути, это просто переключатель, который автоматически открывается и закрывается. Существует два различных типа стартера: один основан на электрическом переключателе, а другой — на механическом. В данном руководстве рассматривается механический переключатель, т.е. свечной стартер. Он состоит из конденсатора параллельно свечи, выполненной из биметаллической полоски (это сочетание создает автоматически открывающийся и закрывающийся переключатель).
Признак неисправной флуоресцентной лампы из-за сплавленной биметаллической полоски заключается в том, что концы флуоресцентной лампы все еще слегка светятся, но процесс запуска не инициируется (переключение не происходит).
В дальнейшем представлен гид по ремонту, который объясняет, как отремонтировать свечной стартер, остановившийся в работе из-за сплавленной биметаллической полоски.
Шаг 1

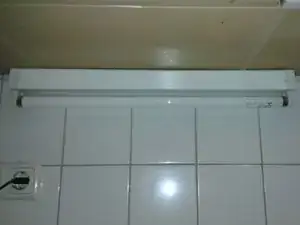

1. Сначала снимите флуоресцентную лампу, повернув ее.

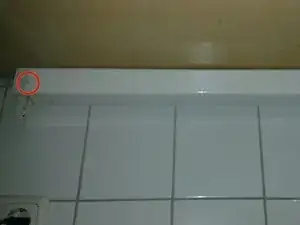

2. Снимите корпус, поднимая металлический выступ над пластиковым каналом с помощью отвертки с плоским лезвием (см. круг на втором изображении).

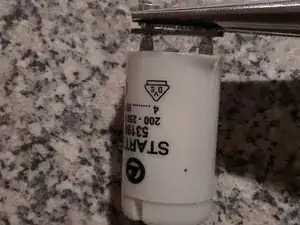

3. Снимите стартер, повернув его (см. круг на третьем изображении).
Шаг 2
На втором шаге определяется ошибка, открывая стартер, но также можно пропустить этот шаг и сразу перейти к шагу 3, не открывая стартер (так называемый "быстрый и грязный способ").
1. Проверьте, что стартер является свечным, открыв корпус стартера с небольшим разрезом параллельно длинной стороне (см. прямоугольник на втором изображении). Корпус будет использоваться позже, поэтому не уничтожайте его полностью. Если разобранный стартер похож на второе изображение, это свечной стартер.
2. Существует три различных режима отказа свечного стартера:
-выход конденсатора из строя => эффект: короткое замыкание стартера
-испарившийся металлический загрязненный газ => эффект: переключатель больше не закрывается
-биметаллическая полоска сплавилась с другим контактом => переключатель больше не открывается, следовательно, происходит короткое замыкание (как видно на третьем изображении)
3. Ошибка, которую рассматривает этот гид, — это сплавленная биметаллическая полоска. Чтобы определить, спаяны ли два контакта, можно обратить внимание на свечу. Если контакты в лампе касаются друг друга, значит, биметаллическая полоска сплавилась с другим контактом (как видно на третьем изображении).
Шаг 3
1. Положите стартер в морозильник на 24 часа (см. изображение 1).
2. Через 24 часа визуально проверьте, сплавлена ли биметаллическая
Перевод руководства с ifixit.com
