Телескопическая ручка — важный элемент любого чемодана на колёсах. Со временем повторяющееся использование может вызвать трение, которое влияет на внутренний защёлкивающий механизм, из-за чего ручка становится липкой или полностью заедает — это очень раздражающая проблема. К счастью, нанесение смазки — простое и эффективное решение для восстановления плавного хода.

Это руководство покажет, как смазать ручку на дорожных сумках Patagonia Freewheeler/Freightliner с колёсами. Если ручка погнута или повреждена, либо повреждён кожух ручки, потребуется полная замена ручки. См. Замена ручки на багаже Patagonia Freewheeler/Freightliner.

Запасные части в настоящее время недоступны. Чтобы отремонтировать багаж, отнесите его в местный розничный магазин Patagonia для оценки ремонта или отправьте в Patagonia через их сервис почин по почте.

Сопутствующие руководства

Вернуться на главную страницу Patagonia Care & Repair.

Шаг 1

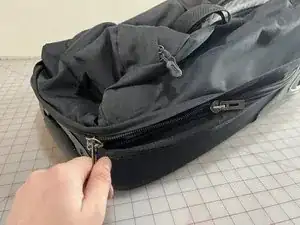

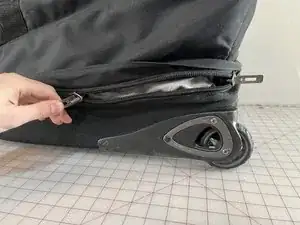

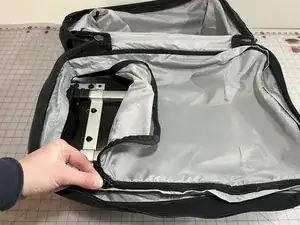

Откройте молнию у основания сумки, затем откройте молнию в подкладочном отделении, чтобы получить доступ к механизмам ручки.

Осмотрите кожух ручки.

Все металлические стержни должны быть прямыми, а пластиковые корпусные элементы — цельными. Это руководство не устранит заедание ручки, вызванное повреждением механики.

Шаг 2

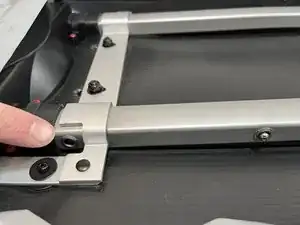

По внешним сторонам кожуха ручки расположено несколько рядов отверстий. Фиксаторы ручки (иногда называемые пружинными защёлками) входят в эти отверстия, фиксируя высоту выдвижной ручки.

Проверьте работу этого механизма, нажав кнопку разблокировки ручки и наблюдая за фиксаторами:

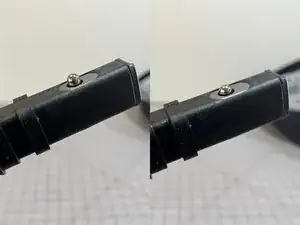

Когда механизм ручки полностью исправен, при нажатии кнопки разблокировки фиксаторы полностью втягиваются в отверстия.

Если механизм ручки липнет или полностью заедает, нажатие кнопки разблокировки не приводит к правильному втягиванию фиксаторов.

Шаг 3

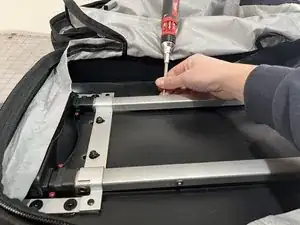

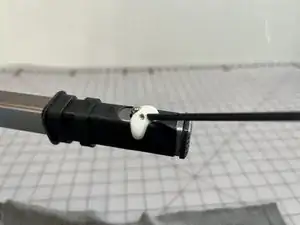

Удерживая одной рукой кнопку разблокировки ручки, другим рукой с помощью острого предмета (например, отвертки) вручную нажмите каждый фиксатор внутрь кожуха ручки. Это должно позволить ручке сместиться в новое положение.

Шаг 4

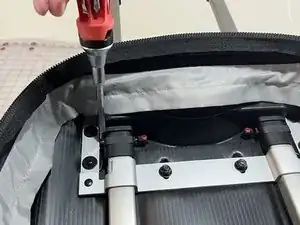

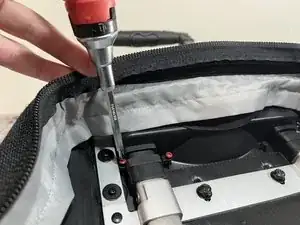

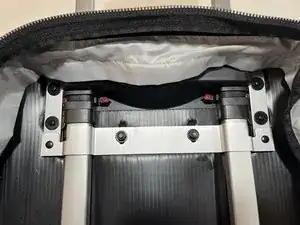

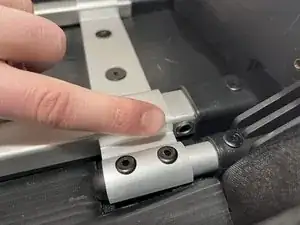

Используйте крестовую отвертку PH1, чтобы выкрутить четыре винта на верхнем кронштейне ручки.

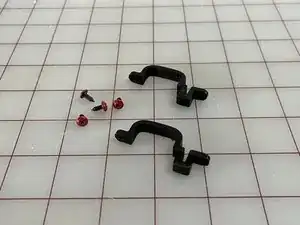

Затем снимите два чёрных пластиковых фиксирующих зажима, которые удерживались красными винтами.

Будьте осторожны, чтобы не потерять эти детали! Положите их в безопасное и доступное место, они будут использованы повторно.

Шаг 5

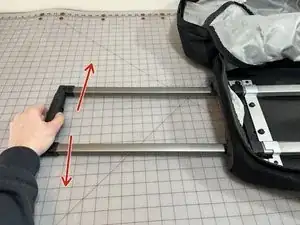

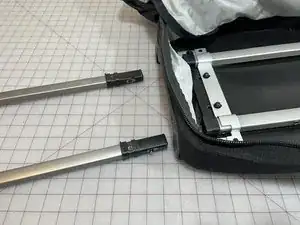

Используя приём с отверткой из Шага 3, нажмите фиксаторы и выдвиньте ручку из кожуха как можно дальше.

Когда ручка в максимально выдвинутом положении, сделайте повторные боковые движения, чтобы освободить чёрные пластиковые втулки в нижней части ручки.

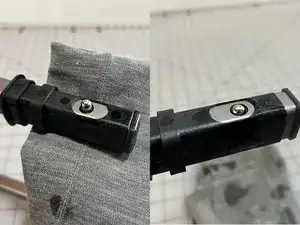

Отделив ручку от сумки, несколько раз нажмите кнопку разблокировки и запомните, насколько глубоко фиксатор втягивается.

Шаг 6

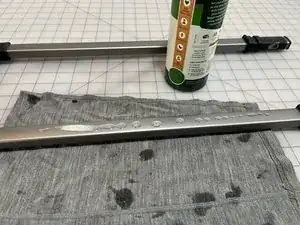

Распылите смазку в механизм фиксаторов по обеим сторонам ручки. Удалите излишки смазки ветошью.

Мы рекомендуем использовать смазку Gear Hugger Multipurpose Lubricant. Подходящими заменителями являются 3-IN-ONE Oil и WD-40.

Несколько раз нажмите кнопку разблокировки, чтобы распределить смазку внутри механизма.

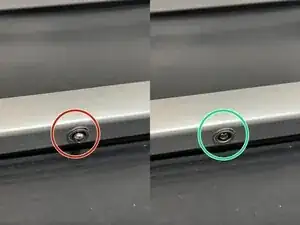

Фиксаторы должны втягиваться заметно глубже, чем на Шаге 5. При необходимости повторно нанесите смазку и проверьте снова.

Нанесите тонкий слой смазки на стержни снятой ручки. Удалите излишки.

Шаг 7

Вставьте ручку обратно:

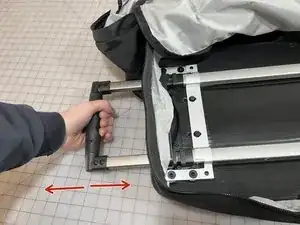

Удерживая кнопку разблокировки, выполните повторные вертикальные движения, чтобы войти чёрным пластиковым втулкам в кожух ручки.

Продолжайте удерживать кнопку разблокировки и вставьте ручку полностью.

Вы должны заметить значительное улучшение работы ручки.

Поднимайте и опускайте ручку, проверяя каждое положение.

Если ручка по-прежнему работает некорректно, возможно, её потребуется полностью заменить.

Шаг 8

Установите на место 2 чёрных пластиковых зажима.

Вверните все 4 красных винта обратно.

Не затягивайте чрезмерно.

Шаг 9

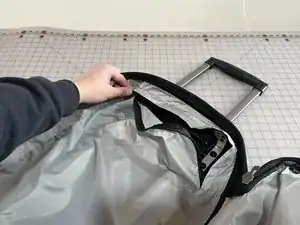

Проверьте подкладочное отделение, чтобы убедиться, что никаких инструментов не осталось внутри.

Закройте молнию по периметру подкладки.

Закройте молнию отделения внизу сумки.
