Замена аудиоразъема Numark N4
В этом руководстве показано, как заменить аудиоразъем без необходимости замены всей материнской платы, к которой он прикреплен.
Обратите внимание, что данное руководство требует пайки. Для получения дополнительной информации о том, как паять и распаивать соединения, пожалуйста, посетите это руководство.
Шаг 1
Переверните Numark N4 так, чтобы нижняя панель была обращена вверх.
Ослабьте и снимите 17 винтов размером 12 мм с нижней панели с помощью отвертки Philips #2.
Шаг 2
С помощью пальцев аккуратно раздвиньте две панели устройства, пока не почувствуете сопротивление от кабелей.
Шаг 3
С помощью пальцев аккуратно отключите более крупный плоский кабель, как показано на картинке.
Шаг 4
С помощью пальцев аккуратно отключите меньший плоский кабель, как показано на картинке.
Шаг 5
С помощью пальцев аккуратно отключите желтый и красный кабель, как показано на картинке.
Шаг 6
Полностью откройте две панели, осторожно разместив каждую сторону на рабочей поверхности, чтобы избежать повреждений кнопок на лицевой стороне.
Шаг 7

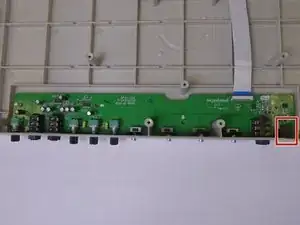

Поверните панель так, чтобы аудиоразъем был обращен вперед, как показано.
Шаг 8

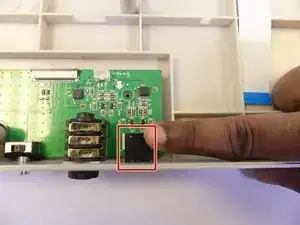

С помощью паяльной станции аккуратно распаяйте точки соединения вокруг аудиоразъема и снимите его.
Чтобы ознакомиться с безопасностью и техниками пайки, пожалуйста, посетите Как паять и распаивать соединения.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
