Замена печатной платы PCB Numark N4
Если большинство кнопок не работают с одной стороны, вероятно, что печатная плата PCB под ней неисправна. Под верхней панелью находятся две печатные платы PCB, каждая из которых отвечает за функциональность кнопок, расположенных непосредственно над ней. В этом руководстве будет описано, как заменить верхнюю правую печатную плату PCB, но процесс идентичен для обеих сторон.
Шаг 1
Переверните Numark N4 так, чтобы нижняя панель была направлена вверх.
Ослабьте и удалите 17 шурупов по 12 мм из нижней панели с помощью отвертки Phillips #2.
Шаг 2

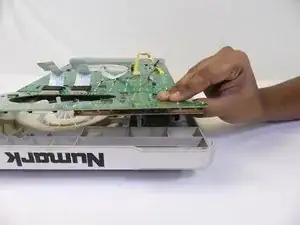

С помощью пальцев аккуратно разъедините две панели устройства, пока не почувствуете сопротивление от кабелей.
Шаг 3
С помощью пальцев осторожно отключите более крупный шлейф, как показано на изображении.
Шаг 4
С помощью пальцев осторожно отключите меньший шлейф, как показано на изображении.
Шаг 5
С помощью пальцев осторожно отключите желтый и красный кабели, как показано на изображении.
Шаг 6
Полностью откройте две панели, аккуратно разместив каждую сторону на рабочей поверхности, чтобы избежать повреждения кнопок на внешней стороне.
Шаг 7

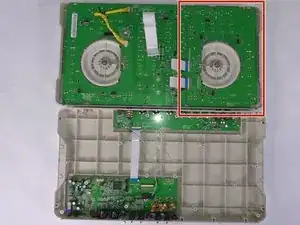

Найдите верхнюю правую печатную плату PCB.
Шаг 8

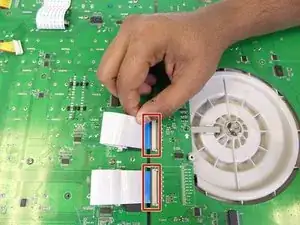

Отключите два шлейфа, как показано.
Шаг 9
Ослабьте и удалите 11 шурупов по 12 мм с печатной платы с помощью отвертки Phillips #2.
Шаг 10
Осторожно извлеките печатную плату из её корпуса.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
