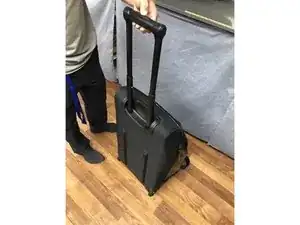

Телескопическая ручка — важный элемент любой сумки на колесах. Когда она гнётся или изнашивается, механизм может перестать работать плавно или полностью заедать, что доставляет неудобства.

В этом руководстве показано, как заменить ручку на дорожной сумке Patagonia Black Hole® с колесами.

Запчасти для замены в настоящее время недоступны. Для ремонта отнесите сумку в ближайший фирменный магазин Patagonia для оценки ремонта или отправьте её в Patagonia через службу почин.

Связанные руководства

Вернуться на главную страницу Patagonia Care & Repair.

Шаг 1

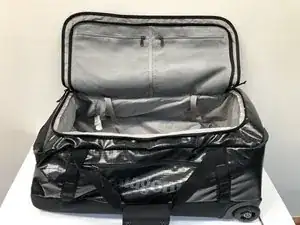

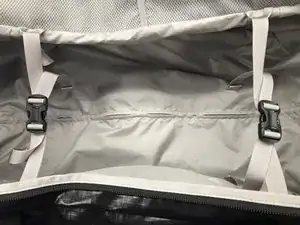

Начните с пустой сумки: расстегните и откройте основной отдел на молнии.

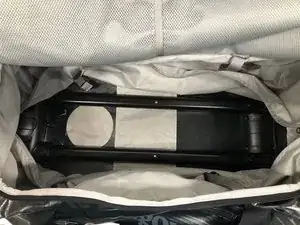

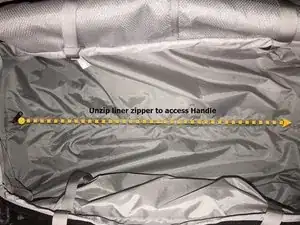

Затем расстегните молнию на внутренней подкладке, чтобы получить доступ к узлу ручки.

Совет ремонтника Patagonia: Чтобы улучшить видимость, отведите ткань подкладки в сторону и используйте дополнительный источник света, например фонарик или налобный фонарь.

Шаг 2

Найдите верхний и нижний кронштейны ручки.

С помощью крестообразной отвёртки PH2 выкрутите семь винтов, фиксирующих кронштейны ручки:

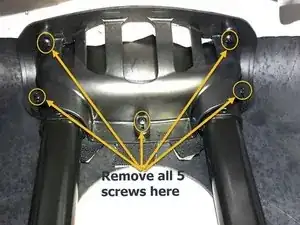

Пять винтов из верхнего кронштейна ручки

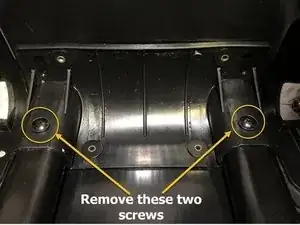

Два винта из нижнего кронштейна ручки

Отложите винты — они пригодятся для повторной установки.

Шаг 3

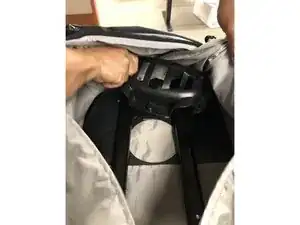

Снимите верхний кронштейн ручки и отложите его. Не выбрасывайте.

Шаг 4

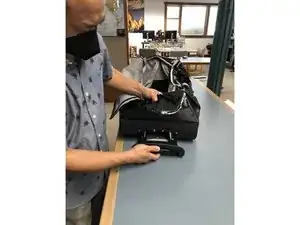

Извлеките ручку из сумки, потянув весь узел ручки (включая пластиковый кожух) от корпуса сумки.

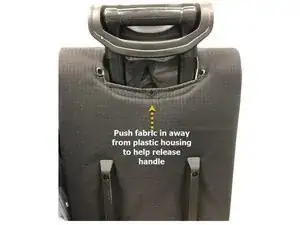

Отожмите ткань сумки внутрь, от пластикового кожуха ручки, чтобы отделить его от корпуса сумки.

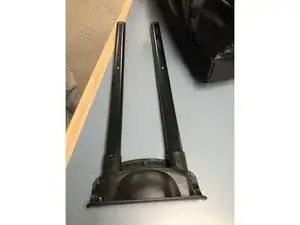

После отделения пластикового кожуха от сумки ручку можно полностью вытащить.

Утилизируйте повреждённую ручку экологично.

Шаг 5

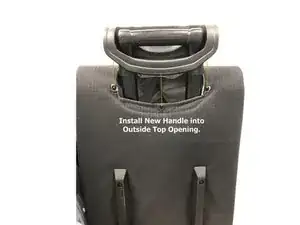

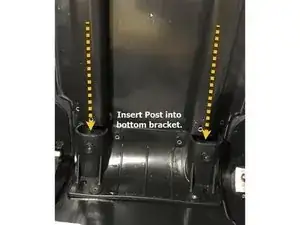

Вставьте новую ручку в сумку. Оба штыря ручки должны надёжно войти в нижний кронштейн ручки.

Выстройте винтовые штыри на пластиковом кожухе в отверстия в верхней части сумки.

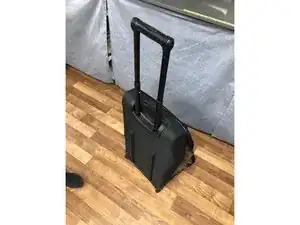

Ручка полностью вставлена, когда пластиковый кожух заподлицо с корпусом сумки.

Шаг 6

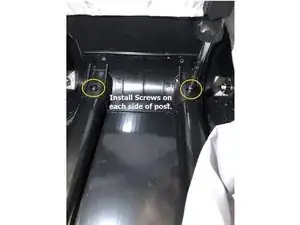

Когда новая ручка на месте, вернитесь внутрь сумки и установите винты в нижний кронштейн ручки.

Аккуратно затяните винты вручную, чтобы не сорвать резьбу в гнёздах винтов.

Шаг 7

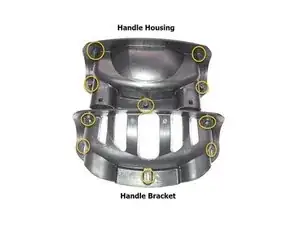

Установите верхний кронштейн ручки обратно поверх пластикового кожуха и убедитесь, что отверстия для винтов кронштейна совпадают со штырями на кожухе ручки.

С помощью крестообразной отвёртки PH2 вверните пять винтов, фиксирующих верхний кронштейн, удерживая кронштейн на месте.

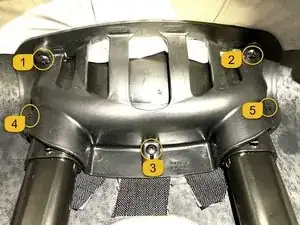

Следуйте порядку, показанному на третьем фото.

Аккуратно затяните винты вручную, чтобы не сорвать резьбу в гнёздах винтов.

Поднимите кронштейн у каждого винтового крепления, чтобы убедиться, что он надёжно зафиксирован.
