Замена разъёма питания постоянного тока 2.1 мм на Celestron CPC 800

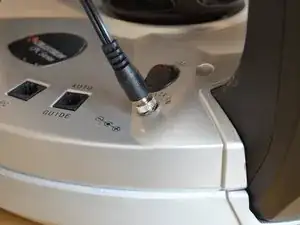

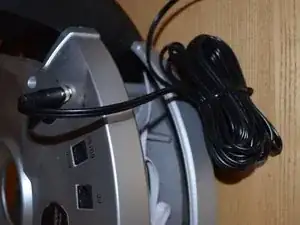

Убедитесь, что кабель питания правильно подходит к новому разъёму питания 2.1 мм и может быть надёжно завернут.

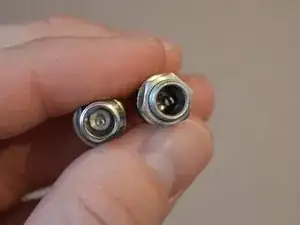

Другие фотографии показывают фабрично установленный разъём, который не обеспечивает правильного соединения, и сравнение внутренней части фабричного разъёма (слева) и заменённого разъёма (справа).

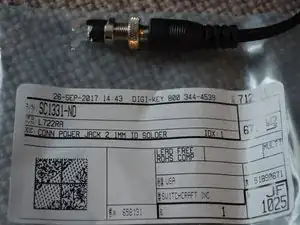

Заменённый разъём и фабрично установленный разъём имеют одинаковый размер (2.1 мм), но на фото могут выглядеть по‑разному.

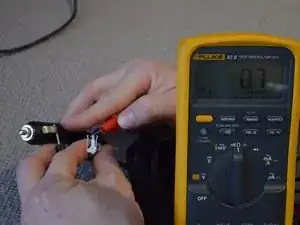

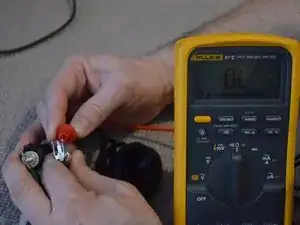

Контакт заземления расположен глубоко в разъёме, поэтому удобнее выполнять эту операцию при подключённом кабеле. Вставив кабель питания и плотно закрепив его, с помощью мультиметра найдите и подтвердите, какой клемме на задней части соответствует центральный контакт, а какой — наружный контакт заземления.

Этот шаг важен! Центральный контакт разъёма соединяется с красным проводом (+12 В постоянного тока), а чёрный провод (отрицательный или заземление) соединяется с наружным контактом. То же самое верно и для вилки питания — центральный проводник это +12 В (красный), а наружный проводник — заземление (чёрный).

На цифровом мультиметре отсутствие замыкания (нет непрерывности) показывается обозначением OL.

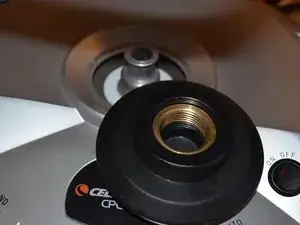

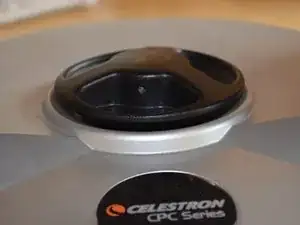

Задокументируйте или сфотографируйте положение ручки и расстояние над крышкой основания перед её снятием. Также обратите внимание на число оборотов, требуемое для полного демонтажа ручки.

Найдите винт под ключ «аллен» 2 мм и полностью извлеките его. Фиксирующая ручка должна открутиться и быть удалена.

Этот шаг, скорее всего, оставит царапины на нижних частях обеих вилок телескопа!

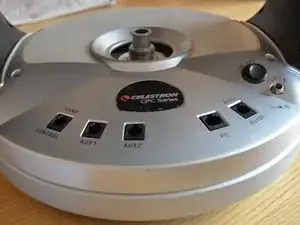

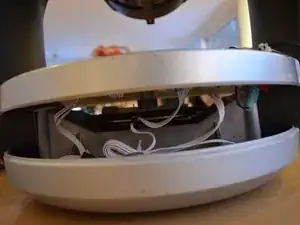

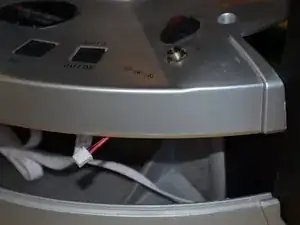

Снимите пять винтов под ключ «аллен» 2.5 мм с крышки основания и аккуратно поднимайте крышку основания по вильчатым рычагам как можно равномернее. Крышка основания не должна подниматься выше, чем необходимо для работы внутри устройства, чтобы не растягивать внутренние кабели.

На некоторых базах CPC имеется 6 винтов. Шестой винт находится под наклейкой серии CPC. Его необходимо поддеть, чтобы получить доступ к винту.

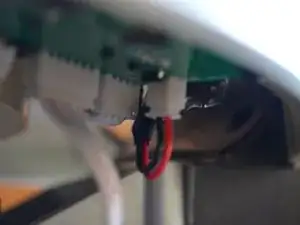

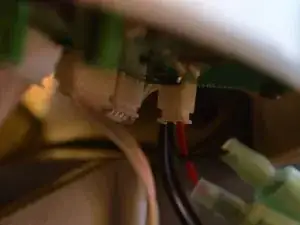

Здесь видны красный и чёрный кабели, которые подключаются к разъёму питания постоянного тока. Синие клеммы на других устройствах могут отсутствовать — это было временным решением до получения нужных деталей.

Отметьте ориентацию проводов (красный и чёрный) и разъёма, поскольку у разных устройств она может отличаться. Разъём можно вставить только в одном направлении. Также обратите внимание, что разъём на этом устройстве, по‑видимому, не полностью входит в корпус.

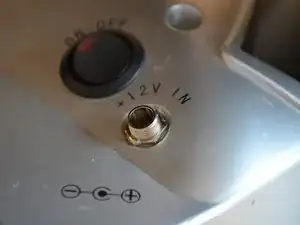

Отключите кабель и отвинтите гайку на разъёме питания постоянного тока. Гайка утоплена в крышке основания; возможно, лучше всего использовать плоскогубцы с узкими губками, но они могут поцарапать отделку крышки основания.

Неплотно установите заменённый разъём питания в отверстие крышки основания. Удерживая заднюю часть разъёма, чтобы предотвратить его проворачивание, навинтите гайку, чтобы зафиксировать положение, и убедитесь, что кабель питания подходит правильно.

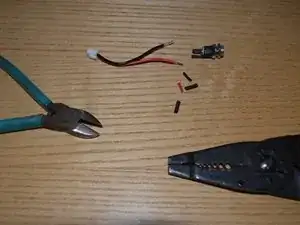

Запомните расположение красного и чёрного проводов на фабрично установленном разъёме и затем обрежьте провода близко к точкам подключения.

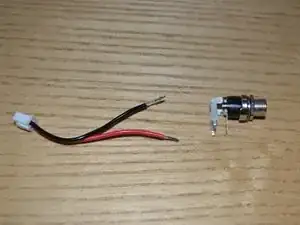

Снимите изоляцию с концов проводов до подходящей длины для пайки к заменённому разъёму. Убедитесь, что вы знаете расположение красного и чёрного проводов на новом разъёме перед пайкой.

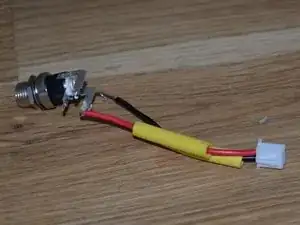

Наденьте термоусадочную трубку или резиновую трубку на провода перед пайкой, затем обмотайте провод вокруг клеммы для надёжной пайки.

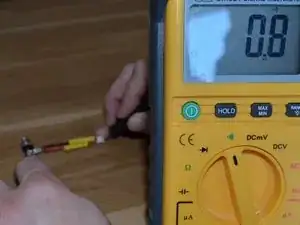

Далее проверьте наличие непрерывности от разъёма до клемм. Также рекомендуется проверить, что между другими клеммами нет нежелательной непрерывности.

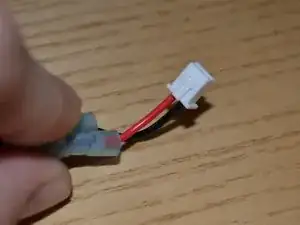

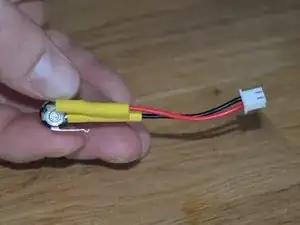

Надвиньте термоусадку или резиновую трубку на места пайки и нагрейте её или используйте электрическую изоленту для обеспечения изоляции.

Удерживая заднюю сторону заменённого разъёма так, чтобы клеммы не мешали движущимся деталям, кабелям или платам, неплотно затяните гайку, чтобы зафиксировать разъём на месте.

Затем вставьте проволочный разъём в том же положении, в котором он был при удалении.

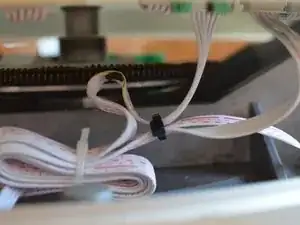

Это также хорошая возможность переместить или зафиксировать стяжкой свободные кабели, которые находятся слишком близко к шестерням внутри телескопа.

Опять же, этот шаг может оставить царапины на крышке основания.

Затяните гайку разъёма с помощью плоскогубцев с узкими губками или другого инструмента.

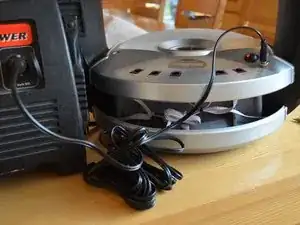

Аккуратно подключите кабель питания к источнику питания и проверьте, включается ли устройство.

Осторожно вставьте опорную пластину на место, следя за тем, чтобы пластина не застряла боком между двумя рычагами вилки. Удобно работать по одной стороне за раз. Также убедитесь, что кабели не попадают в зацепление с шестернями. Установите пять винтов с внутренним шестигранником 2,5 мм и затяните их.

Вкрутите фиксирующую ручку до упора, затем ослабьте примерно на полоборота (ручка должна оказаться в том же положении, что указано в шаге 3). Вставьте винт с внутренним шестигранником 2 мм в ручку и затяните (но не слишком сильно).

Проверьте плавность хода и то, что ручка блокирует и разблокирует основание телескопа, позволяя ему вращаться. Если устройство работает неправильно, ручка либо слишком слабо, либо слишком сильно затянута, либо винт с внутренним шестигранником в ручке перетянут. Контрольно-блокирующая ручка на рычаге вилки служит хорошим ориентиром для работы этой ручки.

Подключите прибор к источнику питания 12 В постоянного тока, затяните фиксирующий воротник и убедитесь в правильной работе.
