Замена светодиодного чипа в стартовом наборе Lego Dimensions

Будьте осторожны, чтобы не треснула крышка.

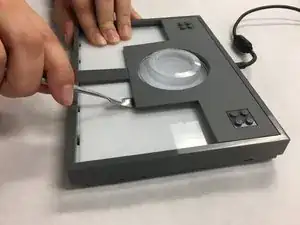

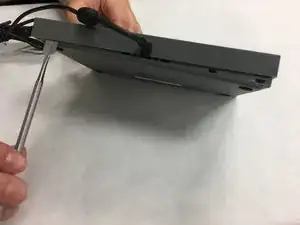

Используйте металлическую лопатку, чтобы аккуратно приподнять углы верхней крышки.

Будьте осторожны, чтобы не треснула верхняя крышка.

Используйте металлическую лопатку, чтобы аккуратно приподнять центр верхней крышки.

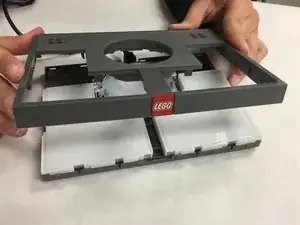

Снимите верхнюю крышку.

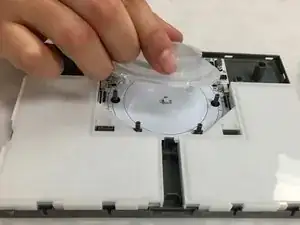

Поднимите круглую подсветочную опору и снимите её с игровой панели.

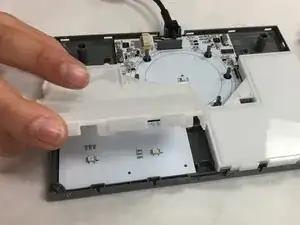

Поднимите белые L-образные детали и снимите их с игровой панели.

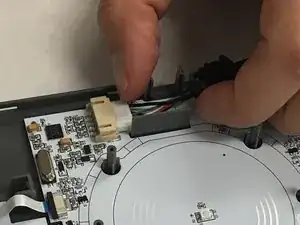

Оттяните белый разъём от материнской платы, удерживая разъём параллельно плате.

Возможно, потребуется использовать пластиковый инструмент для вскрытия или лопатку, чтобы помочь разъединить разъём. Избегайте сильного натяжения проводов.

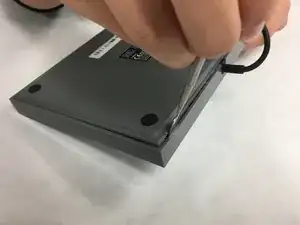

Отсоедините USB-кабель от игровой панели.

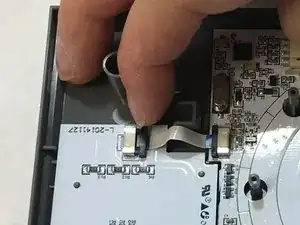

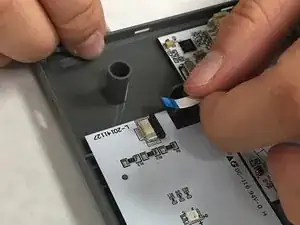

Оттяните чёрный разъём ленточного кабеля от светодиодного чипа, удерживая разъём параллельно плате.

Отключите разъём на другом светодиодном чипе также, если вы заменяете оба светодиодных чипа или материнскую плату.

Оттяните ленточный кабель от чёрного разъёма светодиодных чипов.

Отключите ленточный кабель от другого светодиодного чипа также, если вы заменяете оба светодиодных чипа или материнскую плату.

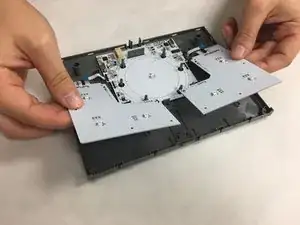

Поднимите оба светодиодных чипа. Поднимая, тяните в сторону материнской платы, чтобы освободить их от крышки игровой панели.

Поднимите материнскую плату и снимите материнскую плату и светодиодные чипы с игровой панели.

Переверните материнскую плату и светодиодные чипы.

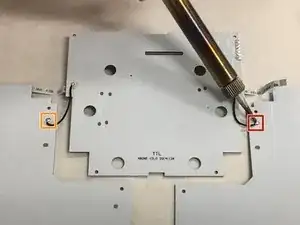

Отпаяйте светодиодный чип от материнской платы.

Отпаяйте оба светодиодных чипа, если вы заменяете оба светодиодных чипа или материнскую плату.

Отделите светодиодный(е) чип(ы) от материнской платы.

Обратитесь к этому руководству за советами по пайке и выпаиванию.
