Замена материнской платы в наборе Lego Dimensions Starter Pack

Будьте осторожны, чтобы не треснул корпус.

Используйте металлическую лопатку, чтобы аккуратно поддеть углы верхней крышки.

Будьте осторожны, чтобы не треснула верхняя крышка.

Используйте металлическую лопатку, чтобы аккуратно приподнять центр верхней крышки.

Снимите верхнюю крышку.

Поднимите круглый держатель подсветки и снимите его с площадки.

Поднимите белые L-образные элементы и снимите их с площадки.

Оттяните белый разъём от материнской платы, удерживая разъём параллельно плате.

Возможно, потребуется использовать пластикoвый инструмент для открытия или лопатку, чтобы помочь разделить разъём. Избегайте сильного натяжения проводов.

Снимите USB-кабель с площадки.

Оттяните чёрный разъём шлейфа от светодиодного модуля, удерживая разъём параллельно плате.

Отключите разъём на другом светодиодном модуле, если вы заменяете оба светодиодных модуля или материнскую плату

Оттяните шлейф от чёрного разъёма светодиодных модулей.

Отключите шлейф от другого светодиодного модуля также, если вы заменяете оба светодиодных модуля или материнскую плату.

Поднимите оба светодиодных модуля. При подъёме тяните в сторону материнской платы, чтобы освободить их от крышки площадки.

Поднимите материнскую плату и снимите материнскую плату вместе со светодиодными модулями с площадки.

Переверните материнскую плату со светодиодными модулями.

Отпаяйте светодиодный модуль от материнской платы.

Отпаяйте оба светодиодных модуля, если вы заменяете оба светодиодных модуля или материнскую плату

Отделите(те) светодиодный(е) модуль(и) от материнской платы.

Обратитесь к этому руководству для советов по пайке и выпаиванию.

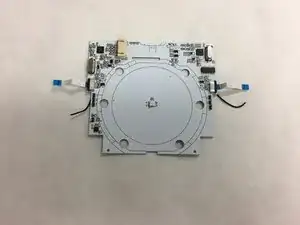

Отделите материнскую плату от обоих светодиодных модулей.
