Замена поршня Nerf N-Strike Elite Alpha Trooper CS-12
Поломанный поршень может помешать выстрелу из винтовки. Это руководство показывает, как заменить поршень.
Шаг 1
В процессе разборки этого устройства используются винты разной длины. Важно отслеживать, какие винты соответствуют каким отверстиям. Это поможет правильно собрать устройство обратно.
Перед началом разборки убедитесь, что винтовка разряжена и не содержит снарядов.
Шаг 2
Снимите оранжевую накладку.
Шаг 3
Держав винтовку стволом влево, снимите два крестовых винта 8 мм, удерживающих механизм затвора вместе.
Снимите три крестовых винта 10 мм с нижней части механизма затвора.
Разделите и снимите две половины механизма затвора.
Обязательно отслеживайте, какие винты соответствуют каким отверстиям.
Шаг 4
Снова, держа ствол винтовки влево, снимите четырнадцать крестовых винтов 10 мм с корпуса винтовки.
Снимите два крестовых винта 5 мм с корпуса.
Снимите два крестовых винта 8 мм с корпуса.
Винты имеют разную длину, обязательно отслеживайте, какие винты соответствуют каким отверстиям.
Шаг 5
Разделите две половины корпуса винтовки.
Будьте осторожны с пружиной в задней части винтовки. Она может выскочить.
Если трудно разъять половины корпуса, используйте лопаточку, чтобы аккуратно поддеть кромки корпуса.
Также осторожно обращайтесь с мелкими деталями при открытии оружия — их легко потерять.
Снимите крышку доступа и кожух ствола.
Шаг 6
Теперь вы сможете вынуть основную боевую пружину из задней части винтовки.
Шаг 7

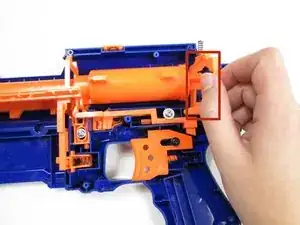

Сдвиньте фиксатор поршня назад и к себе, чтобы поднять его и вынуть.
Шаг 8
Потяните поршень к задней части винтовки, чтобы вынуть его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
