Замена ствола Nerf N-Strike Elite Alpha Trooper CS-12
Повреждённый ствол может отрицательно влиять на точность и общую работоспособность вашего ружья. В тяжёлых случаях он может полностью препятствовать выстрелу. Это руководство показывает, как получить доступ к стволу и заменить его в игрушечном ружье Nerf.
Шаг 1

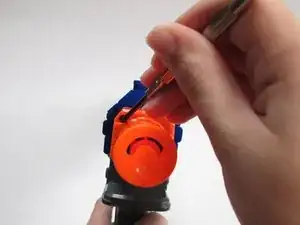

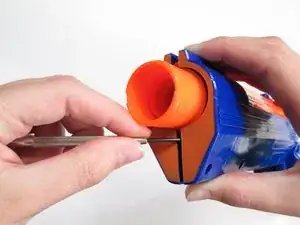

Смотрев со стороны тыльной части ружья, открутите два филипс-винта 10 мм, удерживающие оранжевую крышку на прикладе ружья.

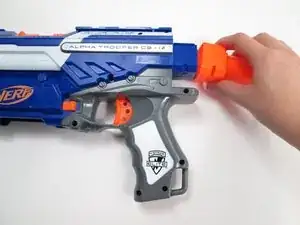

Снимите оранжевую крышку.
Шаг 2

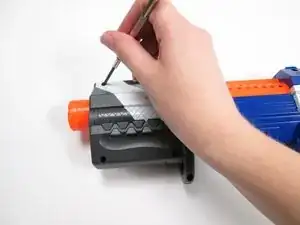

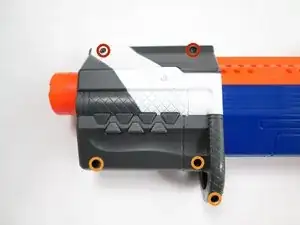

Держа ствол ружья, направленный влево, открутите два филипс-винта 8 мм, удерживающие механизм затвора вместе.
Снимите три филипс-винта 10 мм с нижней части механизма затвора.
Разъедините и снимите две половины механизма затвора.
Убедитесь, что отслеживаете, какие винты соответствуют каким отверстиям.
Шаг 3

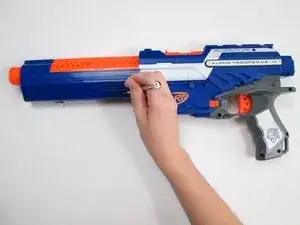

Опять же, держа ствол ружья, направленный влево, открутите четырнадцать филипс-винтов 10 мм с основного корпуса ружья.
Снимите два филипс-винта 5 мм с основного корпуса.
Снимите два филипс-винта 8 мм с основного корпуса.
Винты различаются по длине, обязательно отслеживайте, какие винты соответствуют каким отверстиям.
Шаг 4

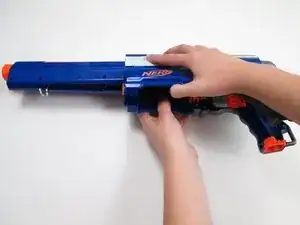

Разведите две половины корпуса ружья в стороны.
Осторожно со пружиной в задней части ружья. Она может выскочить.
Если вам трудно разъединить половины, используйте лопаточку, чтобы аккуратно поддеть края корпуса.
Также будьте осторожны с мелкими деталями при открытии оружия — их легко потерять.

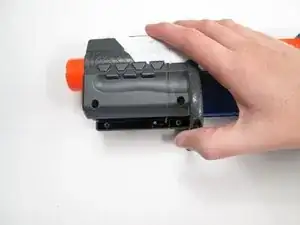

Снимите крышку доступа и кожух ствола.
Шаг 5

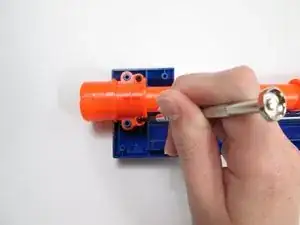

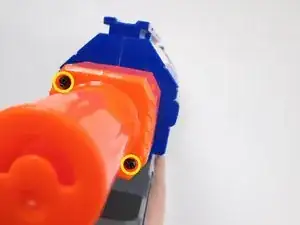

Снимите два филипс-винта 5 мм с дульного среза ружья.
Шаг 6

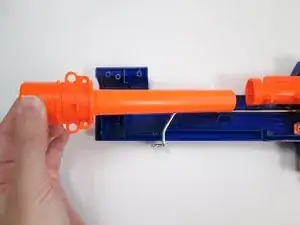

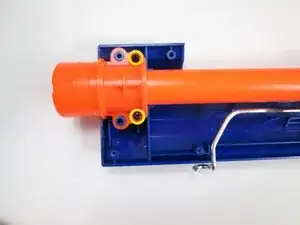

Снимите дульный насадок и ствол с корпуса ружья.
Шаг 7
Отделите дульный насадок от ствола.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
